Вспомогательные компоненты двигателя в сборе — Датчик температуры и давления впускного воздуха

Подготовительные работы 5

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Открытие и закрытие капота
4. Аккумулятор книга владельца
5. Декоративный кожух двигателя в сборе

Снятие 2 шагов

1.

   1

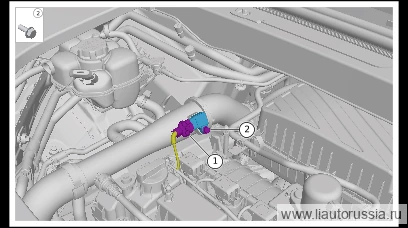

   Отсоедините разъём жгута проводов датчика температуры и давления впускного воздуха (1 шт.).
2. 2

   Выверните болт крепления датчика температуры и давления впускного воздуха (1 шт.), снимите датчик температуры и давления впускного воздуха.

   🔧 головка 10 мм

Установка 5 шагов

1. 1

   Установите датчик температуры и давления впускного воздуха, установите крепёжный болт датчика температуры и давления впускного воздуха (1 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
2. 2

   Подсоедините разъём (1 шт.) жгута проводов датчика температуры и давления впускного воздуха.

   Примечание

   • Проверьте уплотнительное кольцо O-образного сечения датчика температуры и давления впускного воздуха на предмет повреждений, при наличии повреждений замените датчик температуры и давления впускного воздуха.
   • При установке нанесите необходимое количество смазки на наружную поверхность уплотнительного кольца O-образного сечения датчика температуры и давления впускного воздуха.
   • Запрещается устанавливать датчик температуры и давления впускного воздуха ударами инструмента.

3.

   3

   Назначение контактов (PIN) разъёма датчика температуры и давления впускного воздуха показано на рисунке ниже: включает питание (+5V), сигнал температуры (MAT), сигнал давления (Vout) и массу (GND). Обычно неисправность сигнала давления или температуры приводит к нестабильной работе двигателя на холостом ходу или другим нарушениям работы, вплоть до остановки двигателя, что вызывает появление кода неисправности в EMS рендж-экстендера. Порядок диагностики: 1. Можно искусственно смоделировать разные значения температуры и проверить, снижается ли сопротивление в целом при повышении температуры; если сопротивление не изменяется или тенденция не соответствует, замените датчик температуры и давления впускного воздуха.
4. 4

   Подсоедините разъём датчика температуры и давления впускного воздуха, с помощью цифрового мультиметра в режиме измерения постоянного напряжения измерьте напряжение между контактом 2 и точкой массы, контактом 1 и точкой массы; на холостом ходу на контакте 2 напряжение составляет 5V, на контакте 1 —

5.

   5

   около 25V. 3. Отсоедините разъём датчика температуры и давления впускного воздуха, с помощью цифрового мультиметра в режиме измерения сопротивления измерьте сопротивление сигнала температуры между контактами 3 и 4; при комнатной температуре (23℃) номинальное сопротивление составляет около 2.45±5kΩ. Таблица температурных характеристик
