Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Подъём и опускание автомобиля
- Колесо в сборе
- Компоненты переднего амортизатора — нижний кронштейн правого переднего амортизатора в сборе
Снятие 2 шагов
-

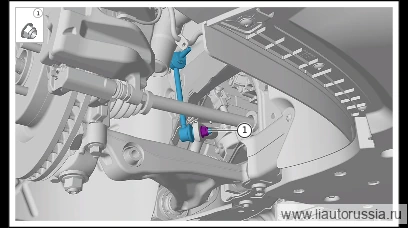

С помощью инструмента зафиксируйте винт правой соединительной тяги переднего стабилизатора поперечной устойчивости в сборе (1 шт.), выверните крепёжную гайку (1 шт.).
🔧 Комбинированный ключ 18 мм -
Отсоедините тягу переднего стабилизатора правую в сборе от блока переднего поперечного стабилизатора и кронштейна нижнего правого переднего амортизатора в сборе, снимите тягу переднего стабилизатора правую в сборе.
Примечание. При демонтаже тяги переднего стабилизатора правой в сборе необходимо зафиксировать резьбовой стержень шестигранным ключом на 6 мм, одновременно выворачивая стопорную гайку накидным ключом на 18 мм.
Установка 2 шагов
-
Установите правую соединительную тягу переднего стабилизатора в сборе, подсоедините правую соединительную тягу переднего стабилизатора в сборе к корпусу переднего поперечного стабилизатора и к нижнему кронштейну амортизатора в сборе (правый передний).
-
Инструментом зафиксируйте шпильку стойки стабилизатора переднего правой в сборе (1 шт.), установите фиксирующую гайку (1 шт.). Q33912T13F70 шестигранная фланцевая стопорная гайка с неметаллическим вкладышем Момент затяжки: 100±10 Н·м
⚙︎ 100±10 Н·м🔧 комбинированный ключ Примечание: при установке стойки стабилизатора передней правой в сборе необходимо зафиксировать шпильку шестигранным ключом на 6 мм, одновременно установить фиксирующую гайку комбинированным ключом на 18 мм 18 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Инструментом зафиксируйте шпильку стойки стабилизатора переднего право… | 100±10 Н·м |
