Компоненты переднего амортизатора — нижний кронштейн правого переднего амортизатора в сборе

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	5WTTRCJJIU	Инструмент для разжима кронштейна амортизатора		Предназначен для разжатия проёма кронштейна амортизатора, позволяет беспрепятственно извлечь амортизатор.
2	FA50VSU6E8	Инструмент для разжима кронштейна амортизатора		Предназначен для разведения (расширения) прорези кронштейна амортизатора, что позволяет беспрепятственно снять амортизатор

Подготовительные работы 4

1. Двери багажника на электроприводе книга владельца
2. Аккумулятор книга владельца
3. Подъём и опускание автомобиля
4. Колесо в сборе

Снятие 6 шагов

1. 1

   С помощью инструмента зафиксируйте сквозной болт (1 шт.), выверните фиксирующую гайку (1 шт.). Инструмент для болта: 21 мм головка Инструмент для гайки: 21 мм головка 2. Извлеките сквозной болт (1 шт.), отсоедините нижний рычаг подвески в сборе (правый передний) от нижнего кронштейна амортизатора в сборе (правый передний).

   🔧 головка 21 ммX01-89186159одноразовая деталь

   Примечание. X01-89186159 болт с шестигранным фланцем и стопорная гайка с шестигранным фланцем и неметаллической вставкой Q33914T13F70 — детали одноразового использования, при каждой разборке/сборке необходимо заменять на новые.

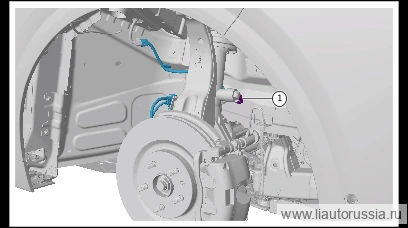

2.

   2

   Отсоедините разъём жгута проводов правой передней стойки в сборе (1 шт.).

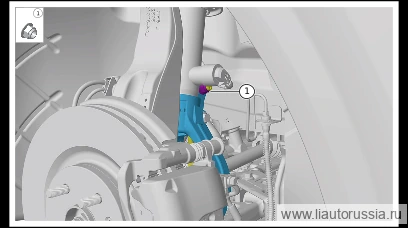

3.

   3

   Инструментом зафиксируйте шпильку стойки стабилизатора переднего правой в сборе (1 шт.), выверните фиксирующую гайку (1 шт.), отсоедините стойку стабилизатора переднюю правую в сборе от нижнего кронштейна амортизатора переднего правого в сборе.

   🔧 комбинированный ключ Примечание: Q33912T13F70 шестигранная фланцевая стопорная гайка с неметаллическим вкладышем — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую деталь 18 ммодноразовая деталь

   Примечание. При демонтаже стойки стабилизатора передней левой в сборе необходимо зафиксировать шпильку шестигранным ключом на 6 мм, одновременно вывернуть фиксирующую гайку комбинированным ключом на 18 мм.

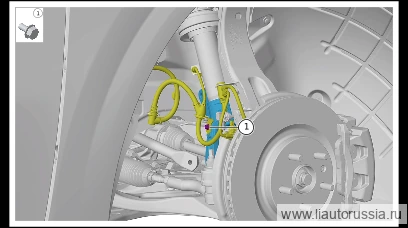

4.

   4

   Выверните крепёжный болт кронштейна датчика скорости вращения правого переднего колеса (1 шт.), отведите в сторону жгут проводов датчика скорости вращения правого переднего колеса.

   🔧 головка Q1860612F71 шестигранный фланцевый болт 10 ммQ1860612F71

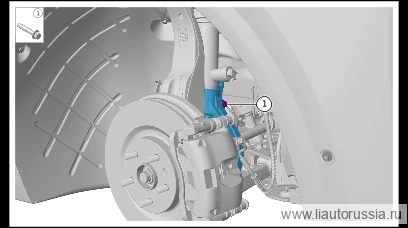

5.

   5

   Выверните крепёжный болт нижнего кронштейна правого переднего амортизатора в сборе и правой передней стойки в сборе (1 шт.).

   🔧 головка Внимание: X01-89180407 направляющий болт с шестигранной фланцевой головкой — одноразовая деталь, при каждой разборке/сборке необходимо заменять на новую деталь 15 ммX01-89180407одноразовая деталь

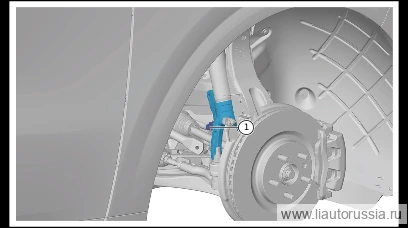

6.

   6

   С помощью приспособления для разжима кронштейна амортизатора разожмите место разреза нижнего кронштейна амортизатора в сборе (правый передний), снимите нижний кронштейн амортизатора в сборе (правый передний).

   Примечание. При работе с приспособлением для разжима кронштейна амортизатора разжимайте только до положения, позволяющего отсоединить нижний кронштейн амортизатора в сборе (правый передний) от стойки амортизатора в сборе (правая передняя), не более, чтобы не повредить приспособление для разжима кронштейна амортизатора или нижний кронштейн амортизатора в сборе (правый передний).

Установка 7 шагов

1.

   1

   С помощью разжимного приспособления для кронштейна амортизатора разожмите прорезь нижнего кронштейна амортизатора переднего правого в сборе, установите нижний кронштейн амортизатора передний правый в сборе до предельного положения.

   Примечание

   • При работе с разжимным приспособлением для кронштейна амортизатора разжимайте только до положения, позволяющего соединить нижний кронштейн амортизатора передний правый в сборе со стойкой передней правой в сборе, чтобы избежать повреждения разжимного приспособления или нижнего кронштейна амортизатора переднего правого в сборе.
   • При установке нижнего кронштейна амортизатора переднего правого в сборе следите за совмещением установочных меток нижнего кронштейна амортизатора переднего правого в сборе и стойки передней правой в сборе.
   • Проверьте, что стыковка стойки передней правой в сборе и нижнего кронштейна амортизатора переднего правого в сборе выполнена до конца.

2.

   2

   Установите крепёжный болт нижнего кронштейна правого переднего амортизатора в сборе и правой передней стойки в сборе (1 шт.). X01-89180407 шестигранный фланцевый направляющий болт Момент затяжки: 90±10 Н·м

   ⚙︎ 90±10 Н·м🔧 головка Внимание: шестигранный фланцевый направляющий болт X01-89180407 является одноразовой деталью; после каждого демонтажа необходимо заменять его новой деталью 15 ммX01-89180407одноразовая деталь

3.

   3

   Установите жгут проводов датчика скорости вращения правого переднего колеса в сборе, установите крепёжный болт (1 шт.) жгута проводов датчика скорости вращения правого переднего колеса в сборе. Q1860612F71 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка Примечание: Q1860612F71 болт с шестигранной фланцевой головкой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новой деталью 10 ммQ1860612F71одноразовая деталь

4.

   4

   Подсоедините правую соединительную тягу переднего стабилизатора в сборе к нижнему кронштейну правого переднего амортизатора в сборе, с помощью инструмента зафиксируйте шток правой соединительной тяги переднего стабилизатора в сборе (1 шт.), установите крепёжную гайку (1 шт.). Самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Q33912T13F70 Момент затяжки: 100±10 Н·м

   ⚙︎ 100±10 Н·м🔧 комбинированный гаечный ключ Внимание: самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Q33912T13F70 — одноразовая деталь, при каждой разборке/сборке необходимо заменять на новую деталь 18 ммQ1860816F61одноразовая деталь

   Примечание

   • При установке правой соединительной тяги переднего стабилизатора в сборе необходимо зафиксировать шток шестигранным торцевым ключом на 6 мм, одновременно затягивая крепёжную гайку рожково-накидным ключом на 18 мм.
   • Q1860816F61 болт с шестигранной фланцевой головкой — одноразовая деталь, при каждой разборке/сборке необходимо заменять на новую деталь.

5.

   5

   Подсоедините разъём жгута проводов правой передней стойки амортизатора в сборе (1 шт.).

6.

   6

   Установите нижний рычаг подвески в сборе (правый передний) на нижний кронштейн амортизатора в сборе (правый передний), установите крепёжный болт (1 шт.).

7.

   7

   С помощью инструмента зафиксируйте сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). X01-89186159 фланцевый шестигранный болт. Момент затяжки: 180±10 Н·м. Инструмент для болта: 21 мм головка. Инструмент для гайки: 21 мм головка.

   ⚙︎ 180±10 Н·м🔧 головка 21 ммX01-89186159одноразовая деталь

   Примечание. Фланцевый шестигранный болт X01-89186159 и фланцевая шестигранная стопорная гайка с неметаллической вставкой Q33914T13F70 являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять на новые.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка лидара - MAX
