Балка соединения передних амортизаторных стоек в сборе

Подготовительные работы 15

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Декоративный колпачок
4. Щётка стеклоочистителя основного рычага в сборе
5. Щётка стеклоочистителя вспомогательного рычага в сборе
6. Передняя защита моторного отсека
7. Задний уплотнитель моторного отсека
8. Левая защита моторного отсека в сборе
9. Правая защита моторного отсека в сборе
10. Облицовочная панель вентиляции переднего щита в сборе
11. Правый водосточный патрубок вентиляционной облицовки переднего щита
12. Верхний правый блок второй защитной перегородки в сборе
13. Верхний узел второй защитной стенки в сборе
14. Кожух отвода воды в сборе
15. Верхний левый блок второй перегородки моторного отсека

Снятие 3 шагов

1.

   1

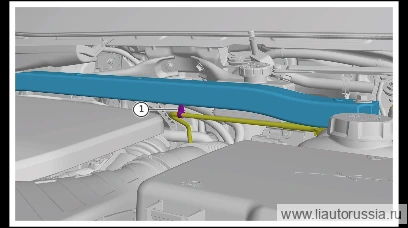

   Отсоедините фиксирующую защёлку (1 шт.) обратной трубки аккумуляторной батареи.

2.

   2

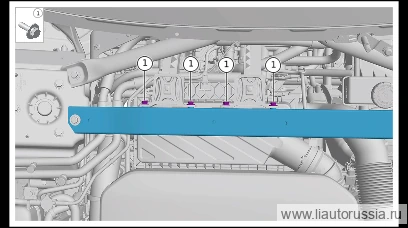

   Выверните крепежные болты (4 шт.) интегрированного модуля водяного контура.

   🔧 головка 10 мм

3.

   3

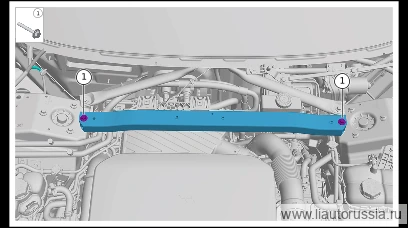

   Выверните крепёжные болты (2 шт.) передней соединительной поперечины стойки амортизатора в сборе, снимите переднюю соединительную поперечину стойки амортизатора в сборе.

   🔧 Головка 13 мм

Установка 3 шагов

1.

   1

   Установите балку соединения передних амортизаторных стоек в сборе, установите крепёжные болты крепления балки соединения передних амортизаторных стоек в сборе (2 шт.). X01-89184860 Комбинированный шестигранный фланцевый болт с плоской шайбой Момент затяжки: 30±2 Н·м

   ⚙︎ 30±2 Н·м🔧 Головка 13 ммX01-89184860

2.

   2

   Установите крепежный болт (4 шт.) интегрированного модуля водяного контура. Q146B0622F62L комбинированное изделие: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка 10 мм

3.

   3

   Установите фиксатор (1 шт.) трубки отвода газа аккумуляторной батареи.

Моменты затяжки — сводка
