Верхний левый блок второй перегородки моторного отсека

Жабо (вентиляционная накладка) · Li L6 2024 · стр. 3119–3120 оригинала
1 шагов снятия1 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Верхний левый блок второй перегородки моторного отсека

Подготовительные работы 10

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Декоративный колпачок
  4. Щётка стеклоочистителя основного рычага в сборе
  5. Щётка стеклоочистителя вспомогательного рычага в сборе
  6. Передняя защита моторного отсека
  7. Задний уплотнитель моторного отсека
  8. Левая защита моторного отсека в сборе
  9. Правая защита моторного отсека в сборе
  10. Облицовочная панель вентиляции переднего щита в сборе

Снятие 1 шагов

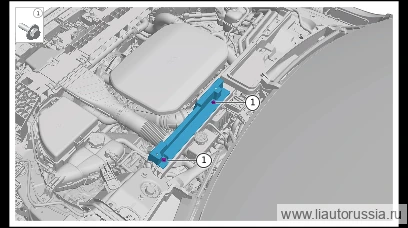

  1. Шаг 1

    Выверните крепёжный болт (2 шт.) левой верхней вторичной защитной перегородки в сборе.

    🔧 торцевая головка 10 мм

Установка 1 шагов

  1. Установите левую верхнюю часть второй защитной перегородки в сборе, установите крепежный болт (2 шт.) левой верхней части второй защитной перегородки в сборе. Q146B0622F62L комбинация шестигранного болта, пружинной шайбы и плоской шайбы Момент затяжки: 6±1 Н·м

    ⚙︎ 6±1 Н·м🔧 торцевая головка 10 мм

Моменты затяжки — сводка

ОперацияМомент
Установите левую верхнюю часть второй защитной перегородки в сборе, ус…6±1 Н·м
