Правый водосточный патрубок вентиляционной облицовки переднего щита

Жабо (вентиляционная накладка) · Li L6 2024 · стр. 3121–3122 оригинала
1 шагов снятия1 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Подготовительные работы 10

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Декоративный колпачок
  4. Щётка стеклоочистителя основного рычага в сборе
  5. Щётка стеклоочистителя вспомогательного рычага в сборе
  6. Передняя защита моторного отсека
  7. Задний уплотнитель моторного отсека
  8. Левая защита моторного отсека в сборе
  9. Правая защита моторного отсека в сборе
  10. Облицовочная панель вентиляции переднего щита в сборе

Снятие 1 шагов

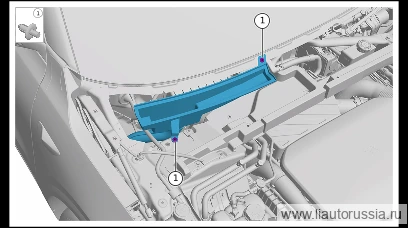

  1. Шаг 1

    Поддев, отсоедините фиксирующий кнопочный фиксатор (2 шт.) правой дренажной трубки облицовочной панели вентиляции щита передка, снимите правую дренажную трубку облицовочной панели вентиляции щита передка. X01-89696104 Кнопочный фиксатор

    X01-89696104
    Примечание. Для более наглядного отображения на изображении места снятия/установки детали капот моторного отсека на изображении не показан, в реальной работе демонтаж капота не требуется.

Установка 1 шагов

  1. Установите правую дренажную трубку накладки жабо, установите фиксирующие защёлки дренажной трубки накладки жабо (2 шт.). X01-89696104 разъёмная клипса

    X01-89696104
