Компоненты системы охлаждения — Обратная трубка системы охлаждения турбокомпрессора в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

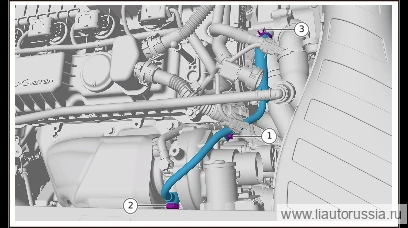

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 11
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
- Декоративный кожух двигателя в сборе
- Компоненты навесного оборудования агрегата двигателя — Датчик давления диагностики десорбции
- трубка чистого воздуха в сборе
Снятие 3 шагов
-
Выверните штуцерный болт крепления обратной трубки системы охлаждения турбокомпрессора в сборе (1 шт.).
🔧 головка 10 мм -
Выверните крепёжный болт обратной трубки системы охлаждения турбокомпрессора в сборе (1 шт.), отсоедините обратную трубку системы охлаждения турбокомпрессора в сборе от турбокомпрессора в сборе.
🔧 головка Внимание: уплотнительная шайба 1003361 является одноразовой деталью, при каждой разборке и сборке её необходимо заменять на новую 17 ммодноразовая деталь -
Ослабьте хомут, отсоедините обратную трубку системы охлаждения турбокомпрессора в сборе от турбокомпрессора.
Установка 3 шагов
-
Подсоедините обратную трубку системы охлаждения турбокомпрессора в сборе к турбокомпрессору, установите хомут.
-
Подсоедините обратную трубку системы охлаждения турбокомпрессора в сборе к турбокомпрессору в сборе, установите крепёжный болт обратной трубки системы охлаждения турбокомпрессора в сборе (1 шт.). Момент затяжки: 35(29.8~40.3) Нм
⚙︎ 35(29.8~40.3) Н·м🔧 головка Внимание: уплотнительная шайба 1003361 является одноразовой деталью, при каждой разборке и сборке её необходимо заменять на новую 17 ммодноразовая деталь -
Установите крепёжный болт (1 шт.) трубки обратной подачи охлаждающей жидкости турбокомпрессора в сборе. Болт с шестигранной фланцевой головкой ST00031 Момент затяжки: 8±1.2 Н·м
⚙︎ 8±1.2 Н·м🔧 головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините обратную трубку системы охлаждения турбокомпрессора в сбо… | 35(29.8~40.3) Н·м |
| Установите крепёжный болт (1 шт.) трубки обратной подачи охлаждающей ж… | 8±1.2 Н·м |
