Передний глушитель в сборе

Система выпуска · Li L6 2024 · стр. 718–720 оригинала

6 шагов снятия6 шагов установки 2 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Во время работы рэндж-экстендера трубопроводы системы выпуска сильно нагреваются, поэтому необходимо заглушить рэндж-экстендер и выполнять демонтаж только после остывания трубопроводов системы выпуска до комнатной температуры, иначе раскалённые детали могут вызвать ожоги.

Примечания

Уплотнительную прокладку впускной/выпускной трубы глушителя нельзя использовать повторно, необходимо заменить её на новую.
Поскольку передний глушитель в сборе имеет большую длину, при демонтаже/монтаже требуется одновременная работа двух специалистов по ремонту либо использование подходящего инструмента для поддержки, чтобы избежать повреждения в месте соединения переднего глушителя с системой очистки отработавших газов в сборе.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Подготовительные работы 5

Снятие 6 шагов

1

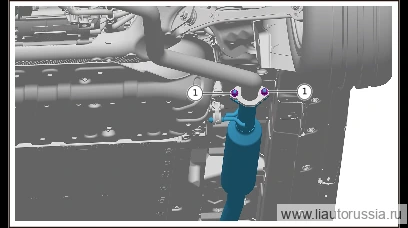

Выверните крепёжные гайки заднего глушителя в сборе (2 шт.), отсоедините передний глушитель в сборе от заднего глушителя в сборе.

🔧 мм, торцевая головка 15одноразовая деталь
Примечание
- Гайка с шестигранным фланцем мелкой резьбы Q32310T13F61 является одноразовой деталью, при каждой разборке и сборке необходимо устанавливать новую деталь.
- Обязательно дождитесь остывания трубопровода глушителя перед демонтажем во избежание ожога!
2

Снимите уплотнительную прокладку приёмной/выпускной трубы глушителя.

одноразовая деталь
Примечание
- LAA-12030011 уплотнительная прокладка приёмной/выпускной трубы глушителя — деталь одноразового использования, при каждой разборке/сборке необходимо заменять её на новую.
- Обязательно дождитесь остывания труб глушителя перед демонтажем, чтобы избежать ожогов от высокой температуры!

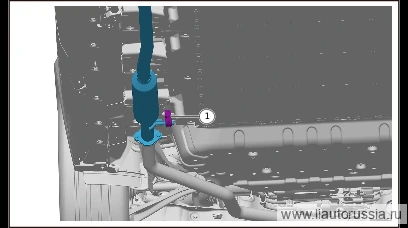

Отсоедините проушину глушителя выпускной системы (1 шт.).

🔧 приспособление для демонтажа проушины выпускной трубы Осторожно: обязательно дождитесь остывания трубопровода глушителя перед демонтажем во избежание ожогов от высокой температуры!

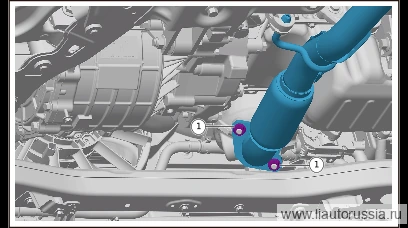

Выверните гайку крепления соединения переднего глушителя в сборе с устройством очистки отработавших газов в сборе (2 шт.), отсоедините передний глушитель в сборе от устройства очистки отработавших газов в сборе.

🔧 головка 15 мм Внимание: гайка с шестигранной головкой и фланцем, мелкая резьба, Q32310T13F61 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую детальодноразовая деталь

Примечание. Обязательно! Демонтаж производить только после остывания магистралей глушителя, во избежание ожогов от высокой температуры!
5

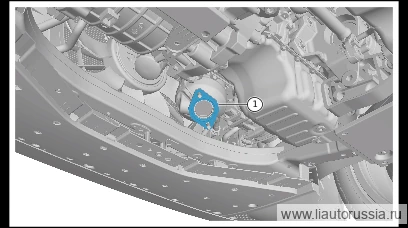

Снимите уплотнительную прокладку приёмной/выпускной трубы глушителя.

одноразовая деталь
Примечание
- LAA-12030011 уплотнительная прокладка приёмной/выпускной трубы глушителя — деталь одноразового использования, при каждой разборке/сборке необходимо заменять её на новую.
- Обязательно дождитесь остывания труб глушителя перед демонтажем, чтобы избежать ожогов от высокой температуры!

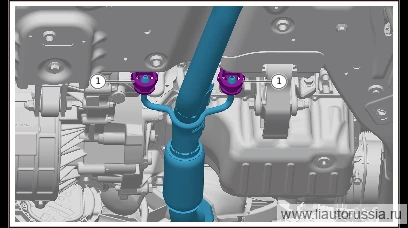

Отсоедините передний глушитель в сборе от проушины глушителя выпускной системы (2 шт.), снимите передний глушитель в сборе.

🔧 приспособление для демонтажа проушины выпускной трубы

Примечание. Обязательно дождитесь остывания трубопровода глушителя перед демонтажем во избежание ожога!

Установка 6 шагов

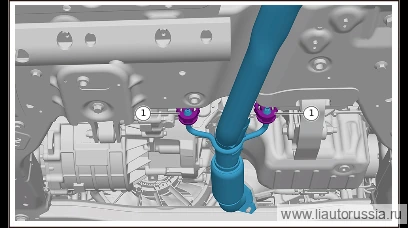

Подсоедините передний глушитель в сборе к подвеске глушителя выпускной системы (2 шт.).

🔧 инструмент для демонтажа подвесок выпускной трубы
Установите уплотнительную прокладку приёмной/выпускной трубы глушителя.

одноразовая деталь

Примечание. LAA-12030011 уплотнительная прокладка приёмной/выпускной трубы глушителя — деталь одноразового использования, при каждой разборке/сборке необходимо заменять её на новую.
Соедините передний глушитель в сборе с задним глушителем в сборе, вверните крепёжные гайки заднего глушителя в сборе (2 шт.). Q32310T13F61 гайка с шестигранной фланцевой головкой с мелкой резьбой Момент: 45±5 Н·м

⚙︎ 45±5 Н·м🔧 головка Примечание: Q32310T13F61 гайка с шестигранной фланцевой головкой с мелкой резьбой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять её на новую 15 ммодноразовая деталь
Подсоедините передний глушитель в сборе к подвеске глушителя выпускной системы.

🔧 инструмент для демонтажа подвесок выпускной трубы
Установите уплотнительную прокладку приёмной/выпускной трубы глушителя.

одноразовая деталь

Примечание. LAA-12030011 уплотнительная прокладка приёмной/выпускной трубы глушителя — деталь одноразового использования, при каждой разборке/сборке необходимо заменять её на новую.
Соедините переднюю секцию глушителя в сборе с устройством очистки отработавших газов в сборе, вверните соединительные гайки передней секции глушителя в сборе (2 шт.). Q32310T13F61 шестигранная фланцевая гайка с мелкой резьбой Момент затяжки: 45±5 Н·м

⚙︎ 45±5 Н·м🔧 торцевая головка Внимание: Q32310T13F61 шестигранная фланцевая гайка с мелкой резьбой является одноразовой деталью, при каждой разборке/сборке необходимо заменять её новой 15 ммодноразовая деталь

Примечание. Проверьте узел уплотнительной прокладки катализатора на повреждения, при наличии повреждений замените.

Моменты затяжки — сводка

Операция	Момент
Соедините передний глушитель в сборе с задним глушителем в сборе, ввер…	45±5 Н·м
Соедините переднюю секцию глушителя в сборе с устройством очистки отра…	45±5 Н·м
