Нижняя защитная панель правой стороны днища
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

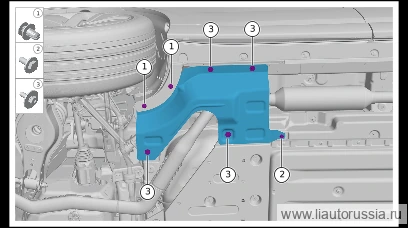

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Подъём и опускание автомобиля
Снятие 3 шагов
-
Снимите фиксирующие клипсы правой нижней защитной панели днища (2 шт.).
-
Выверните крепёжные болты (1 шт.) правой нижней защиты шасси.
🔧 торцевая головка 10 мм -
Выверните крепёжные болты нижней защитной панели правой стороны днища (4 шт.), снимите нижнюю защитную панель правой стороны днища.
🔧 головка 10 мм
Установка 3 шагов
-
Установите нижнюю защиту днища (правую сторону), установите крепёжные болты (4 шт.) нижней защиты днища (правой стороны). X01-89146620 Болт с шестигранной головкой и торцевым шестигранным (Torx) шлицем в комплекте с пружинной и плоской шайбами. Момент затяжки: 6±1 Н·м.
⚙︎ 6±1 Н·м🔧 торцевая головка 10 ммX01-89146620 -
Установите крепёжные болты правой нижней защитной панели днища (1 шт.). Q140B0616F70L комплект шестигранного болта и плоской шайбы Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 головка 10 мм -
Установите крепёжные клипсы-пистоны (2 шт.) правой нижней защиты шасси. X01-89696105 клипса-пистон
X01-89696105
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите нижнюю защиту днища (правую сторону), установите крепёжные… | 6±1 Н·м |
| Установите крепёжные болты правой нижней защитной панели днища (1 шт.)… | 6±1 Н·м |
