Наддув — Трубка возврата масла турбокомпрессора в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время работы рэндж-экстендера трубопроводы системы выпуска сильно нагреваются, поэтому необходимо заглушить рэндж-экстендер и выполнять демонтаж только после остывания трубопроводов системы выпуска до комнатной температуры, иначе раскалённые детали могут вызвать ожоги.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Декоративный кожух двигателя в сборе
- Компоненты навесного оборудования двигателя в сборе — Теплозащитный кожух турбокомпрессора
- Соединительная пластина теплозащитного экрана
Снятие 2 шагов
-

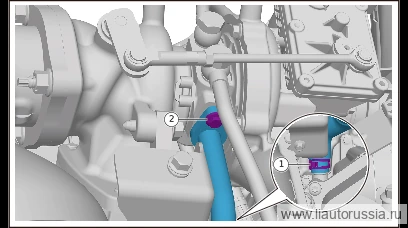

Ослабьте хомут, отсоедините узел трубки возврата масла турбокомпрессора от узла маслоохладителя фильтра.
-
Выверните крепёжные болты трубки возврата масла турбокомпрессора в сборе (1 шт.), отсоедините трубку возврата масла турбокомпрессора в сборе от турбокомпрессора в сборе.
🔧 торцевая головка 10 ммодноразовая детальПримечание. Уплотнительное кольцо круглого сечения 1003605 является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новым.
Установка 2 шагов
-
Соедините узел трубки возврата масла турбокомпрессора с узлом маслоохладителя фильтра, установите хомут.
-
Подсоедините узел трубки обратного слива масла турбокомпрессора к турбокомпрессору в сборе, установите фиксирующие болты узла трубки обратного слива масла турбокомпрессора (1 шт.).
⚙︎ 8±1.2 Н·м🔧 головка 10 ммQ1840614F70одноразовая детальПримечание. Уплотнительное кольцо круглого сечения 1003605 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь. Q1840614F70 Болт с шестигранной головкой и фланцем Момент затяжки: 8±1.2 Н·м.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините узел трубки обратного слива масла турбокомпрессора к турб… | 8±1.2 Н·м |
