Соединительная пластина теплозащитного экрана
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время работы рэндж-экстендера трубопроводы системы выпуска сильно нагреваются, поэтому необходимо заглушить рэндж-экстендер и выполнять демонтаж только после остывания трубопроводов системы выпуска до комнатной температуры, иначе раскалённые детали могут вызвать ожоги.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Декоративный кожух двигателя в сборе
- Компоненты навесного оборудования двигателя в сборе — Теплозащитный кожух турбокомпрессора
Снятие 2 шагов
-

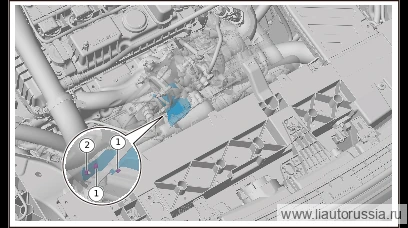

Выверните крепёжные болты соединительной пластины теплозащитного экрана (2 шт.).
🔧 головка 8 мм -
Выверните крепёжные гайки соединительной пластины теплозащитного экрана (1 шт.), снимите соединительную пластину теплозащитного экрана.
🔧 головка 10 мм
Установка 2 шагов
-
Установите соединительную пластину теплозащитного экрана, установите крепёжную гайку (1 шт.) соединительной пластины теплозащитного экрана. Фланцевая гайка ST00026
⚙︎ 10±1 Н·м🔧 головка 10 мм Момент затяжки: 10±1 Н·м -
Установите крепёжные болты соединительной пластины теплозащитного экрана (2 шт.). Q1840614F70 Болт с шестигранной головкой и фланцем Момент затяжки: 10±1 Н·м
⚙︎ 10±1 Н·м🔧 Головка 8 ммQ1840614F70
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите соединительную пластину теплозащитного экрана, установите к… | 10±1 Н·м |
| Установите крепёжные болты соединительной пластины теплозащитного экра… | 10±1 Н·м |
