Впускной распределительный вал в сборе

Подготовительные работы 30

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Процедура сброса давления топлива
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Передняя защита моторного отсека
7. Задний уплотнитель моторного отсека
8. Левая защита моторного отсека в сборе
9. Правая защита моторного отсека в сборе
10. Декоративный кожух двигателя в сборе
11. Правая опора переднего силового агрегата в сборе
12. Кронштейн переднего датчика кислорода
13. Правый кронштейн опоры силового агрегата
14. соединительная трубка Вентури II
15. Выходная трубка интеркулера I
16. Свеча зажигания и катушка зажигания — Катушка зажигания в сборе
17. Топливные магистрали и соединительные детали — Шумоизоляционный кожух насоса высокого давления
18. Топливные магистрали и соединительные детали — Топливный насос высокого давления в сборе
19. Верхняя уплотнительная прокладка топливного насоса высокого давления
20. Компоненты датчиков системы двигателя — Датчик положения распределительного вала в сборе
21. Компоненты системы вентиляции картера — Трубопровод картерных газов в сборе
22. Кронштейн топливной подающей трубки
23. Кронштейн крепления декоративного кожуха
24. Крышка головки блока цилиндров в сборе
25. Прокладка крышки головки блока цилиндров
26. Нижняя уплотнительная прокладка насоса высокого давления
27. Шкив и натяжной ролик, узел — Ремень
28. Шкив и натяжной ролик в сборе — Крышка шкива коленчатого вала
29. Верхняя направляющая в сборе
30. Впускной VCP

Снятие 2 шагов

1.

   1

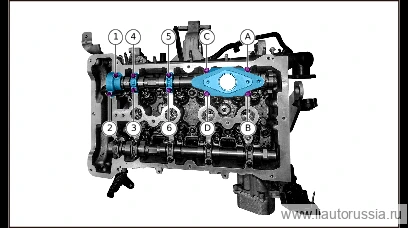

   В алфавитном порядке выверните крепёжные болты (4 шт.) корпуса насоса высокого давления, снимите корпус насоса высокого давления. В порядке номеров выверните крепёжные болты (6 шт.) крышки подшипника распределительного вала, снимите крышку подшипника распределительного вала. Используемый инструмент: 8 мм торцевая головка

   🔧 торцевая головка 2 8 мм

   Примечание. При установке проверьте правильность номеров и порядка расположения крышек подшипника распределительного вала.

2.

   2

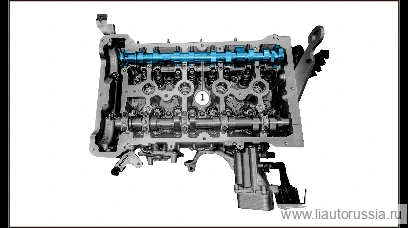

   Снимите впускной распределительный вал в сборе.

Установка 5 шагов

1.

   1

   Установите впускной распределительный вал в сборе.

   Примечание. При установке впускного распределительного вала в сборе нанесите свежее моторное масло на шейки и кулачки впускного распределительного вала в сборе.

2.

   2

   Установите крышки подшипников распределительного вала, вверните крепёжные болты крышек подшипников распределительного вала последовательно в порядке номеров (6 шт.). Момент затяжки: 10±1 Н·м

   ⚙︎ 10±1 Н·м🔧 торцевая головка 8 мм
3. 3

   Установите основание топливного насоса высокого давления, устанавливайте фиксирующие болты основания топливного насоса высокого давления (4 шт.) последовательно в алфавитном порядке. Момент затяжки: 10±1 Н·м При установке следите за ориентацией основания топливного насоса высокого давления, устанавливайте так, чтобы фиксирующий штифт совпадал с установочным отверстием основания топливного насоса высокого давления.

   ⚙︎ 10±1 Н·м🔧 головка 8 мм Внимание: ● При установке проверьте правильность номеров и порядка расположения крышек подшипников распределительного вала
4. 4

   Пластиковые уплотнительные кольца впускного распределительного вала: На новом впускном распределительном валу в сборе уже предварительно установлены два пластиковых уплотнительных кольца. Уплотнительные кольца не требуют обслуживания, заменяются только при повреждении. Необходимо проверить, свободно ли вращается уплотнительное кольцо в канавке кулачка.

5.

   5

   Проверьте осевой зазор распределительного вала: 0.065 мм～0.16 мм.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка фаз газораспределения распределительного вала
