Кронштейн переднего датчика кислорода
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 2
- Двери автомобиля книга владельца
- Открытие и закрытие капота
Снятие 2 шагов
-

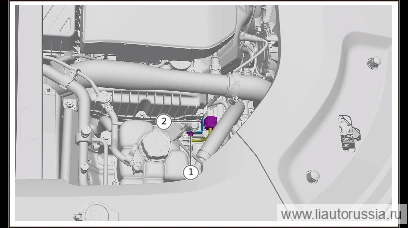

Расстыкуйте соединение переднего датчика кислорода в сборе с кронштейном переднего датчика кислорода.
-
Выверните крепёжные болты кронштейна переднего датчика кислорода (1 шт.), снимите кронштейн переднего датчика кислорода.
🔧 головка 10 мм
Установка 2 шагов
-
Установите кронштейн переднего датчика кислорода, установите болт крепления кронштейна переднего датчика кислорода (1 шт.). ST00076 болт с шестигранной фланцевой головкой Момент затяжки: 20±3 Н·м
⚙︎ 20±3 Н·м🔧 головка 10 мм -
Подсоедините передний датчик кислорода в сборе к кронштейну переднего датчика кислорода.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн переднего датчика кислорода, установите болт креп… | 20±3 Н·м |
