Компрессор с электроприводом в сборе

Подготовительные работы 11

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Высоковольтная система книга владельца
6. Передняя защита моторного отсека
7. Патрубок отвода воздуха интеркулера в сборе Ⅰ
8. Подъём и опускание автомобиля
9. Задняя защитная панель передней части днища
10. Нижняя защита переднего бампера в сборе
11. Откачка и заправка хладагента

Снятие 12 шагов

1. 1

   Разблокируйте кнопку первой ступени и вытяните её до крайнего положения. 2 . Нажмите кнопку разблокировки второй ступени и отсоедините разъём высоковольтного жгута проводов электрического компрессора в сборе (1 шт.).
2. 2

   Отсоедините разъём жгута проводов компрессора с электроприводом в сборе (1 шт.).

3.

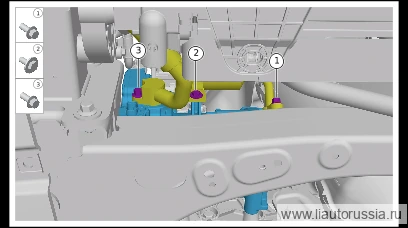

   3

   Выверните крепёжные болты выпускного патрубка компрессора в сборе (1 шт.), отсоедините всасывающий патрубок компрессора в сборе от компрессора с электроприводом в сборе.

   🔧 головка 10 мм
4. 4

   Выверните крепёжный болт (1 шт.) нагнетательного трубопровода компрессора в сборе.

   🔧 головка 10 мм
5. 5

   Выверните крепёжный болт всасывающей трубки компрессора в сборе (1 шт.), отсоедините выпускную трубку компрессора в сборе от компрессора с электроприводом в сборе.

   🔧 головка 10 мм

6.

   6

   Снимите уплотнительное кольцо O-образного сечения трубки всасывания компрессора в сборе (1 шт.).

   одноразовая деталь

   Примечание

   • Уплотнительное кольцо O-образного сечения является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новое.
   • При разборке/сборке трубопровода необходимо избегать повреждения канавки под уплотнительное кольцо O-образного сечения; в случае повреждения необходимо заменить трубопровод в сборе.

7.

   7

   Снимите O-образное уплотнительное кольцо трубки нагнетания компрессора в сборе (1 шт.).

   одноразовая деталь

   Примечание

   • O-образное уплотнительное кольцо является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой деталью.
   • При демонтаже и монтаже трубопровода необходимо избегать царапин на канавке уплотнительного кольца, при наличии царапин необходимо заменить трубопровод в сборе.

8.

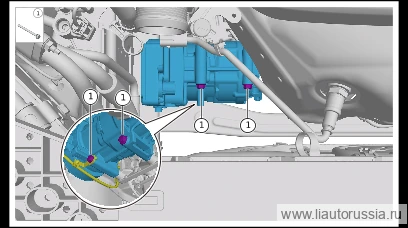

   8

   Выверните крепёжные болты компрессора с электроприводом в сборе (4 шт.), переместите компрессор с электроприводом в сборе к месту установки электронного вентилятора в сборе.

   🔧 головка 13 мм

9.

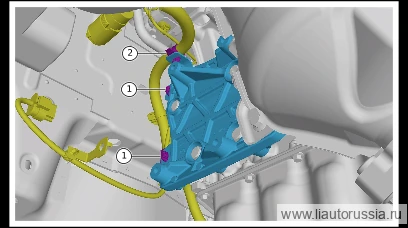

   9

   Расстыкуйте фиксатор (2 шт.) жгута проводов двигателя в сборе.
10. 10

    Отсоедините фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

11.

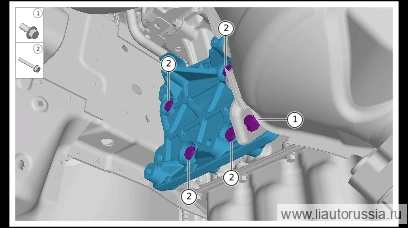

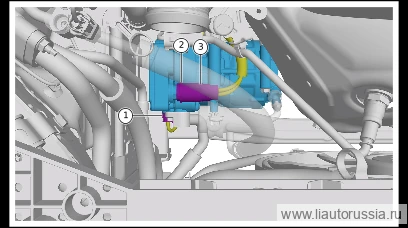

    11

    Выверните крепёжные болты кронштейна компрессора с электроприводом (1 шт.).

    🔧 головка 10 мм
12. 12

    Выверните болты крепления кронштейна компрессора с электроприводом (4 шт.), снимите кронштейн компрессора с электроприводом, затем снимите компрессор с электроприводом в сборе.

    🔧 головка 13 мм

Установка 12 шагов

1. 1

   Установите кронштейн компрессора с электроприводом, установите болты крепления кронштейна компрессора с электроприводом (4 шт.). Q1860855F61 Шестигранный фланцевый болт Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка 13 ммQ1860855F61
2. 2

   Установите крепёжные болты кронштейна компрессора с электроприводом (1 шт.). Q1840820F61 Шестигранный фланцевый болт Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка 10 ммQ1840820F61

3.

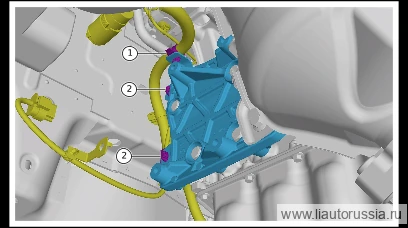

   3

   Установите фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.
4. 4

   Установите фиксатор жгута проводов двигателя в сборе (2 шт.).

5.

   5

   Установите компрессор с электроприводом в сборе, установите жгут проводов двигателя (ДВС) в сборе, установите крепёжные болты компрессора с электроприводом в сборе (4 шт.). Q1860890F61 Шестигранный фланцевый болт Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка 13 ммQ1860890F61

6.

   6

   Установите новое уплотнительное кольцо (1 шт.) выпускной трубки компрессора в сборе.

   одноразовая деталь

   Примечание

   • Уплотнительное кольцо является одноразовой деталью, после каждого демонтажа/монтажа его необходимо заменять на новое.
   • После замены уплотнительного кольца перед установкой нанесите на него смазочное масло.
   • После замены трубопровода и повторной заправки хладагентом выполните повторную проверку на утечку хладагента.

7.

   7

   Установите новое уплотнительное кольцо (1 шт.) всасывающей трубки компрессора в сборе.

   одноразовая деталь

   Примечание

   • Уплотнительное кольцо круглого сечения является одноразовой деталью, при каждом демонтаже необходимо устанавливать новую деталь.
   • После замены уплотнительного кольца перед установкой нанесите смазочное масло.
   • После замены трубопровода и повторной заправки хладагентом выполните повторную проверку на утечку хладагента.

8.

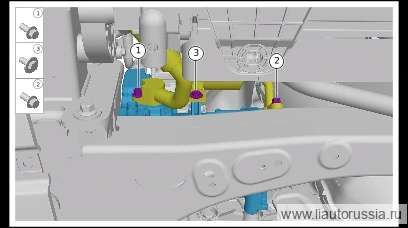

   8

   Подсоедините всасывающую трубку компрессора в сборе к электрокомпрессору в сборе, установите крепёжные болты выпускной трубки компрессора в сборе (1 шт.). Q1840820F61 болт с шестигранной фланцевой головкой Момент затяжки: 18±2 Н·м

   ⚙︎ 18±2 Н·м🔧 торцевая головка 10 ммQ1840820F61
9. 9

   Подсоедините выпускной патрубок компрессора в сборе к компрессору с электроприводом в сборе, установите крепёжные болты всасывающего патрубка компрессора в сборе (1 шт.). Q1840820F61 Болт с шестигранной фланцевой головкой Момент затяжки: 18±2 Н·м

   ⚙︎ 18±2 Н·м🔧 головка 10 ммQ1840820F61
10. 10

    Установите крепёжный болт (1 шт.) выпускного трубопровода компрессора в сборе. Q140B0616F70L шестигранный болт в сборе с плоской шайбой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм

11.

    11

    Подсоедините разъём жгута проводов электрического компрессора в сборе (1 шт.).
12. 12

    Подсоедините разъём (1 шт.) высоковольтного жгута проводов электрического компрессора в сборе. 3. Переместите кнопку разблокировки до упора.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Процедура замены компрессора с электроприводом в сборе
• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
