Звёздочка выпускного распредвала

Подготовительные работы 27

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Процедура сброса давления топлива
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Передняя защита моторного отсека
7. Задний уплотнитель моторного отсека
8. Левая защита моторного отсека в сборе
9. Правая защита моторного отсека в сборе
10. Декоративный кожух двигателя в сборе
11. Правая опора переднего силового агрегата в сборе
12. Кронштейн переднего датчика кислорода
13. Правый кронштейн опоры силового агрегата
14. соединительная трубка Вентури II
15. Выходная трубка интеркулера I
16. Свеча зажигания и катушка зажигания — Катушка зажигания в сборе
17. Топливные магистрали и соединительные детали — Шумоизоляционный кожух насоса высокого давления
18. Топливные магистрали и соединительные детали — Топливный насос высокого давления в сборе
19. Верхняя уплотнительная прокладка топливного насоса высокого давления
20. Компоненты датчиков системы двигателя — Датчик положения распределительного вала в сборе
21. Компоненты системы вентиляции картера — Трубопровод картерных газов в сборе
22. Кронштейн топливной подающей трубки
23. Кронштейн крепления декоративного кожуха
24. Крышка головки блока цилиндров в сборе
25. Шкив и натяжной ролик, узел — Ремень
26. Шкив и натяжной ролик в сборе — Крышка шкива коленчатого вала
27. Верхняя направляющая в сборе

Снятие 1 шагов

1.

   1

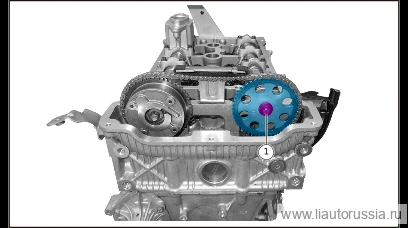

   Выверните крепёжный болт звёздочки выпускного распредвала (1 шт.), снимите звёздочку выпускного распредвала.

   🔧 торцевая головка E14одноразовая деталь

   Примечание

   • При выворачивании центрального болта звёздочки выпускного распредвала обязательно установите фиксирующее приспособление ГРМ впускного распредвала и фиксирующее приспособление ГРМ выпускного распредвала.
   • Не допускайте нагрузки на цепь ГРМ, чтобы избежать повреждения.
   • Болт крепления звёздочки выпускного распредвала 1001517 является деталью одноразового использования, при каждой разборке и сборке необходимо заменять новой деталью.

Установка 1 шагов

1.

   1

   Установите звёздочку выпускного распредвала, установите крепёжные болты звёздочки выпускного распредвала (1 шт.). Момент затяжки: 20±2.5 Н·м+180±5°.

   ⚙︎ 20±2.5 Н·м🔧 E14, торцевая головка с битойодноразовая деталь

   Примечание

   • При затяжке указанных болтов необходимо установить фиксирующее приспособление синхронизации впускного распредвала и фиксирующее приспособление синхронизации выпускного распредвала.
   • Не допускать нагрузки на цепь ГРМ во избежание повреждения.
   • Болт крепления звёздочки выпускного распредвала 1001517 является одноразовой деталью, при каждой разборке и сборке необходимо устанавливать новую деталь.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка фаз газораспределения распределительного вала
