Кронштейн крепления впускной трубки интеркулера
Блок двигателя в сборе · Li L6 2024 · стр. 428–429 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Открытие и закрытие капота
- Подъём и опускание автомобиля
- Декоративный кожух двигателя в сборе
- Вспомогательные компоненты двигателя в сборе — Датчик температуры и давления впускного воздуха
- Компоненты впускных трубопроводов — Выходная трубка интеркулера в сборе II
Снятие 1 шагов
-

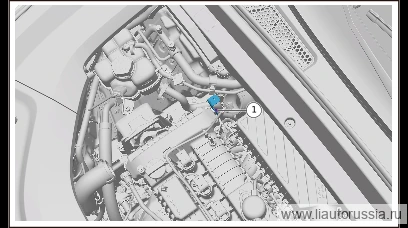

Выверните крепёжные болты кронштейна крепления впускной трубки интеркулера (1 шт.), снимите кронштейн крепления впускной трубки интеркулера.
🔧 головка 10 мм
Установка 1 шагов
-
Установите крепёжный кронштейн трубки впуска интеркулера, установите крепёжный болт (1 шт.) крепёжного кронштейна трубки впуска интеркулера. Болт с шестигранной фланцевой головкой ST00076 Момент затяжки: 20±2 Н·м
⚙︎ 20±2 Н·м🔧 головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный кронштейн трубки впуска интеркулера, установите к… | 20±2 Н·м |
