Компоненты переднего стабилизатора поперечной устойчивости — левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Подъём и опускание автомобиля
- Колесо в сборе
- нижний кронштейн левого переднего амортизатора в сборе
Снятие 2 шагов
-

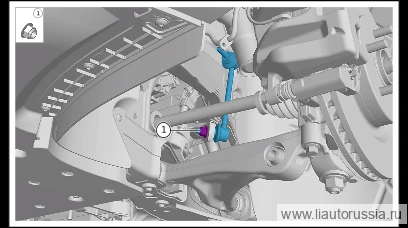

С помощью инструмента зафиксируйте винт левой соединительной тяги переднего стабилизатора поперечной устойчивости в сборе (1 шт.), выверните крепёжную гайку (1 шт.).
🔧 Комбинированный ключ 18 мм -
Отсоедините тягу переднего стабилизатора левую в сборе от корпуса переднего поперечного стабилизатора и нижнего кронштейна левого переднего амортизатора в сборе, снимите тягу переднего стабилизатора левую в сборе.
Примечание. При демонтаже тяги переднего стабилизатора левой в сборе необходимо зафиксировать шпильку шестигранным ключом на 6 мм, одновременно выворачивая фиксирующую гайку рожково-накидным ключом на 18 мм.
Установка 2 шагов
-
Установите тягу переднего стабилизатора левую в сборе, подсоедините тягу переднего стабилизатора левую в сборе к блоку переднего поперечного стабилизатора и кронштейну нижнему левого переднего амортизатора в сборе.
-
С помощью инструмента зафиксируйте шток левой соединительной тяги переднего стабилизатора в сборе (1 шт.), установите фиксирующую гайку (1 шт.). Q33912T13F70 стопорная гайка с шестигранным фланцем и неметаллической вставкой Момент затяжки: 100±10 Н·м
⚙︎ 100±10 Н·м🔧 комбинированный ключ Внимание: при установке левой соединительной тяги переднего стабилизатора в сборе необходимо зафиксировать шток шестигранным ключом на 6 мм, одновременно устанавливая фиксирующую гайку комбинированным ключом на 18 мм 18 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| С помощью инструмента зафиксируйте шток левой соединительной тяги пере… | 100±10 Н·м |
