Нижний кронштейн левого переднего амортизатора в сборе

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	5WTTRCJJIU	Инструмент для разжима кронштейна амортизатора		Предназначен для разжатия проёма кронштейна амортизатора, позволяет беспрепятственно извлечь амортизатор.
2	FA50VSU6E8	Инструмент для разжима кронштейна амортизатора		Предназначен для разведения (расширения) прорези кронштейна амортизатора, что позволяет беспрепятственно снять амортизатор

Подготовительные работы 4

1. Двери багажника на электроприводе книга владельца
2. Аккумулятор книга владельца
3. Подъём и опускание автомобиля
4. Колесо в сборе

Снятие 6 шагов

1. 1

   С помощью инструмента зафиксируйте сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: 21 мм головка. Инструмент для гайки: 21 мм головка. 2. Извлеките сквозной болт (1 шт.), отсоедините левый передний нижний рычаг подвески в сборе от нижнего кронштейна левого переднего амортизатора в сборе.

   🔧 головка 21 ммX01-89186159одноразовая деталь

   Примечание. Фланцевый шестигранный болт X01-89186159 и фланцевая шестигранная стопорная гайка с неметаллической вставкой Q33914T13F70 являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять на новые.

2.

   2

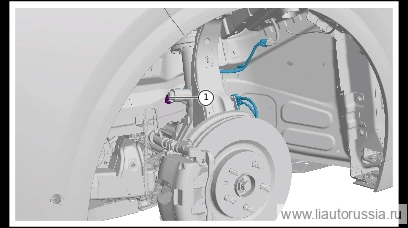

   Отсоедините разъём жгута проводов левой передней стойки амортизатора в сборе (1 шт.).

3.

   3

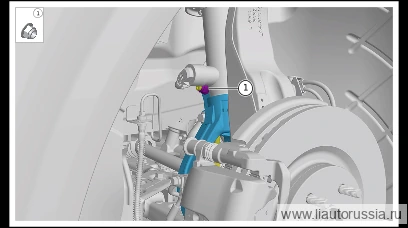

   С помощью инструмента зафиксируйте винт левой соединительной тяги переднего стабилизатора поперечной устойчивости в сборе (1 шт.), выверните крепёжную гайку (1 шт.), отсоедините левую соединительную тягу переднего стабилизатора поперечной устойчивости в сборе от нижнего кронштейна левого переднего амортизатора в сборе.

   🔧 Комбинированный ключ Внимание: Самоконтрящаяся гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33912T13F70 — деталь одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 18 ммодноразовая деталь

   Примечание. При демонтаже левой соединительной тяги переднего стабилизатора поперечной устойчивости в сборе необходимо зафиксировать винт шестигранным ключом на 6 мм, одновременно вывёртывая крепёжную гайку комбинированным ключом на 18 мм.

4.

   4

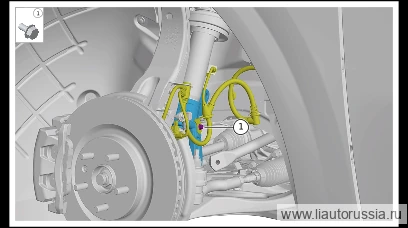

   Выверните фиксирующий болт кронштейна датчика скорости вращения колеса переднего левого (1 шт.), отведите в сторону жгут проводов датчика скорости вращения колеса переднего левого.

   🔧 головка Q1860612F71 шестигранный фланцевый болт 10 ммQ1860612F71

5.

   5

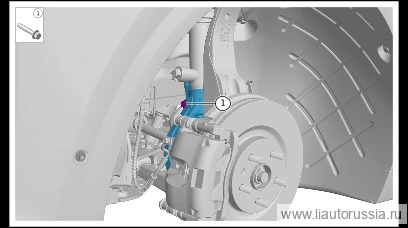

   Выверните крепёжный болт нижнего кронштейна левого переднего амортизатора в сборе и левой передней стойки в сборе (1 шт.).

   🔧 головка Внимание: шестигранный фланцевый направляющий болт X01-89180407 является одноразовой деталью; после каждого демонтажа необходимо заменять его новой деталью 15 ммX01-89180407одноразовая деталь

6.

   6

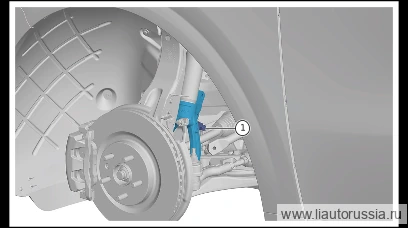

   С помощью разжимного приспособления для кронштейна амортизатора разожмите прорезь кронштейна нижнего левого переднего амортизатора в сборе, снимите кронштейн нижний левого переднего амортизатора в сборе.

   Примечание. При работе с разжимным приспособлением для кронштейна амортизатора разжимайте только до положения, позволяющего отсоединить кронштейн нижний левого переднего амортизатора в сборе от стойки левой передней в сборе, во избежание повреждения разжимного приспособления для кронштейна амортизатора или кронштейна нижнего левого переднего амортизатора в сборе.

Установка 7 шагов

1.

   1

   С помощью приспособления для разжима кронштейна амортизатора разожмите место разреза нижнего кронштейна амортизатора в сборе (левый передний), установите нижний кронштейн амортизатора в сборе (левый передний) до предельного положения.

   Примечание

   • При работе с приспособлением для разжима кронштейна амортизатора разжимайте только до положения, позволяющего соединить нижний кронштейн амортизатора в сборе (левый передний) со стойкой амортизатора в сборе (левая передняя), не более, чтобы не повредить приспособление для разжима кронштейна амортизатора или нижний кронштейн амортизатора в сборе (левый передний).
   • При установке нижнего кронштейна амортизатора в сборе (левый передний) следите за совмещением установочных меток нижнего кронштейна амортизатора в сборе (левый передний) и стойки амортизатора в сборе (левая передняя).
   • Проверьте, что соединение стойки амортизатора в сборе (левая передняя) с нижним кронштейном амортизатора в сборе (левый передний) выполнено до конца.

2.

   2

   Установите фиксирующий болт нижнего кронштейна амортизатора переднего левого в сборе и стойки передней левой в сборе (1 шт.). X01-89180407 Шестигранный фланцевый направляющий болт Момент затяжки: 90±10 Н·м

   ⚙︎ 90±10 Н·м🔧 головка Примечание: X01-89180407 шестигранный фланцевый направляющий болт — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую деталь 15 ммX01-89180407одноразовая деталь

3.

   3

   Установите жгут проводов левого переднего датчика скорости вращения колеса в сборе, установите крепёжные болты жгута проводов левого переднего датчика скорости вращения колеса в сборе (1 шт.). Q1860612F71 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка Примечание: Q1860612F71 Болт с шестигранной фланцевой головкой является одноразовой деталью, после каждой разборки и сборки необходимо заменять на новую деталь 10 ммQ1860612F71одноразовая деталь

4.

   4

   Подсоедините тягу переднего стабилизатора левую в сборе к нижнему кронштейну левого переднего амортизатора в сборе, инструментом зафиксируйте шпильку тяги переднего стабилизатора левой в сборе (1 шт.), установите фиксирующую гайку (1 шт.). Q33912T13F70 самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Момент затяжки: 100±10 Н·м

   ⚙︎ 100±10 Н·м🔧 рожково-накидной ключ Внимание: самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Q33912T13F70 является одноразовой деталью; после каждого демонтажа необходимо заменять её новой деталью 18 ммQ1860816F61одноразовая деталь

   Примечание

   • При установке тяги переднего стабилизатора левой в сборе необходимо зафиксировать шпильку шестигранным ключом на 6 мм, одновременно затягивая фиксирующую гайку рожково-накидным ключом на 18 мм.
   • Шестигранный фланцевый болт Q1860816F61 является одноразовой деталью; после каждого демонтажа необходимо заменять его новой деталью.

5.

   5

   Подсоедините разъём жгута проводов стойки амортизатора левой передней в сборе (1 шт.).

6.

   6

   Установите левый передний нижний рычаг подвески в сборе и нижний кронштейн левого переднего амортизатора в сборе, установите крепёжные болты (1 шт.).

7.

   7

   С помощью инструмента зафиксируйте сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). X01-89186159 фланцевый шестигранный болт. Момент затяжки: 180±10 Н·м. Инструмент для болта: 21 мм головка. Инструмент для гайки: 21 мм головка.

   ⚙︎ 180±10 Н·м🔧 головка 21 ммX01-89186159одноразовая деталь

   Примечание. Фланцевый шестигранный болт X01-89186159 и фланцевая шестигранная стопорная гайка с неметаллической вставкой Q33914T13F70 являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять на новые.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка лидара - MAX
