Узел маслоподающей трубки турбокомпрессора
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время работы увеличителя запаса хода температура трубопроводов системы выпуска очень высокая, поэтому необходимо заглушить увеличитель запаса хода и дождаться охлаждения трубопроводов системы выпуска до комнатной температуры перед демонтажем, иначе раскалённые детали могут причинить ожоги.
- Запрещается выполнение работ с высоковольтной электрической системой специалистами без средств индивидуальной защиты.
- Высоковольтные компоненты необходимо накрывать изоляционной накладкой во избежание несчастных случаев.
- Во время демонтажа и монтажа высоковольтных компонентов персонал, имеющий удостоверение электрика по низковольтным работам (IC-карта), обязан использовать высоковольтные изоляционные перчатки и одновременно обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных компонентов обязательно выполнить процедуру отключения высокого напряжения.
- При демонтаже и монтаже устройства очистки отработавших газов необходимо обеспечить отсутствие силиконовых соединений в зоне проведения работ (например, силиконового герметика или смазочных материалов на кремниевой основе).
Уплотнительная прокладка впускной/выпускной трубы глушителя не подлежит повторному использованию, необходимо заменить её новой уплотнительной прокладкой впускной/выпускной трубы глушителя.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 15
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Задняя монтажная поперечина нижней защиты переднего бампера в сборе
- Передняя защита моторного отсека
- Декоративный кожух двигателя в сборе
- Агрегат двигателя в сборе, комплектующие — Передний датчик кислорода в сборе
- Компоненты навесного оборудования блока двигателя в сборе — Задний датчик кислорода в сборе
- Компоненты навесного оборудования двигателя в сборе — Теплозащитный кожух турбокомпрессора
- Узел очистки выхлопных газов в сборе
- Соединительная пластина теплозащитного экрана
Снятие 2 шагов
-

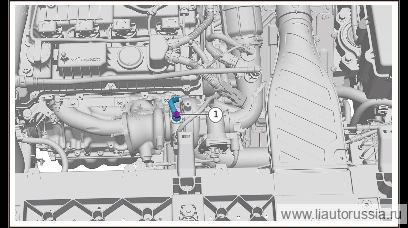

Выверните крепёжные болты узла маслоподающей трубки турбокомпрессора (1 шт.), отсоедините узел маслоподающей трубки турбокомпрессора от турбокомпрессора в сборе.
🔧 головка 17 ммодноразовая детальПримечание. Уплотнительное кольцо 1003604 является одноразовой деталью, после каждого демонтажа необходимо заменить его новой деталью. -

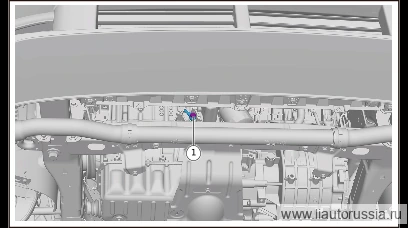

Выверните крепёжные болты узла маслоподающей трубки турбокомпрессора (1 шт.), отсоедините узел маслоподающей трубки турбокомпрессора от блока цилиндров в сборе, снимите узел маслоподающей трубки турбокомпрессора.
🔧 головка 17 ммодноразовая детальПримечание. Уплотнительное кольцо 1003361 является одноразовой деталью, после каждого демонтажа необходимо заменить его новой деталью.
Установка 2 шагов
-
Установите узел маслоподводящей трубки турбокомпрессора, подсоедините узел маслоподводящей трубки турбокомпрессора к блоку цилиндров в сборе, установите крепёжные болты узла маслоподводящей трубки турбокомпрессора (1 шт.).
⚙︎ 33±4.5 Н·м🔧 мм, торцевая головка 17одноразовая детальПримечание- Уплотнительная прокладка 1003361 является одноразовой деталью, при каждой разборке и сборке необходимо устанавливать новую деталь.
- Момент затяжки: 33±4.5 Н·м.
-
Подсоедините узел маслоподающей трубки турбокомпрессора к турбокомпрессору в сборе, вверните крепёжные болты узла маслоподающей трубки турбокомпрессора (1 шт.).
⚙︎ 33±4.5 Н·м🔧 головка 17 ммодноразовая детальПримечание- 1003604 уплотнительная шайба — деталь одноразового использования, при каждой разборке/сборке необходимо заменять её на новую.
- Момент: 33±4.5 Н·м.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите узел маслоподводящей трубки турбокомпрессора, подсоедините… | 33±4.5 Н·м |
| Подсоедините узел маслоподающей трубки турбокомпрессора к турбокомпрес… | 33±4.5 Н·м |
