Компоненты навесного оборудования блока двигателя в сборе — Задний датчик кислорода в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время работы рэндж-экстендера трубопроводы системы выпуска сильно нагреваются, поэтому необходимо заглушить рэндж-экстендер и выполнять демонтаж только после остывания трубопроводов системы выпуска до комнатной температуры, иначе раскалённые детали могут вызвать ожоги.
- Запрещается ронять или ударять задний датчик кислорода в сборе, а также допускать попадание на задний датчик кислорода в сборе смазки, бензина или других чистящих средств.
- После демонтажа заднего датчика кислорода в сборе перед повторной установкой необходимо нанести на резьбу заднего датчика кислорода в сборе специальный антипригарный (противозадирный) состав для резьбы.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
Снятие 3 шагов
-

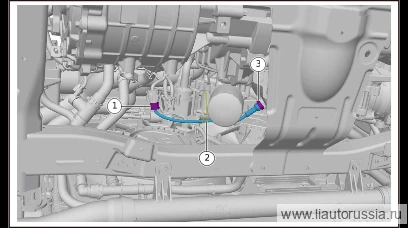

Отсоедините разъём жгута проводов заднего кислородного датчика в сборе (1 шт.).
-
Отсоедините фиксирующую скобу(1 шт.) заднего датчика кислорода в сборе.
-
С помощью головки для кислородного датчика выверните задний кислородный датчик в сборе, снимите задний кислородный датчик в сборе.
🔧 головка для кислородного датчика Внимание: запрещается ронять или ударять задний кислородный датчик в сборе, а также допускать попадание на него масла, бензина или иных чистящих средств 22 мм
Установка 3 шагов
-
С помощью головки для датчика кислорода установите задний датчик кислорода в сборе. Момент затяжки: 50±10 Н·м
⚙︎ 50±10 Н·м🔧 головка для датчика кислорода 22 мм -
Подсоедините фиксирующую скобу жгута проводов заднего датчика кислорода в сборе.
-
Подсоедините разъём жгута проводов заднего датчика кислорода в сборе (1 шт.).
Примечание. После демонтажа заднего датчика кислорода в сборе перед повторной установкой необходимо нанести на резьбу заднего датчика кислорода в сборе специальную антипригарную резьбовую смазку.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| С помощью головки для датчика кислорода установите задний датчик кисло… | 50±10 Н·м |
