Компоненты впускного трубопровода — Трубопровод входа воздуха в интеркулер в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Впускной шланг воздушного фильтра
Снятие 2 шагов
-

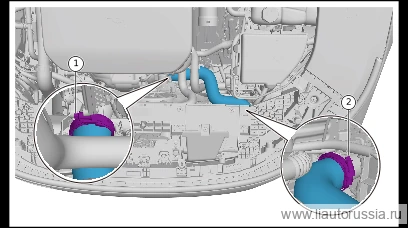

Ослабьте хомут крепления впускной трубки интеркулера в сборе (1 шт.), отсоедините впускную трубку интеркулера в сборе от двигателя (ДВС) в сборе.
🔧 головка 7 мм -
Ослабьте крепёжный хомут впускной трубки интеркулера в сборе (1 шт.), отсоедините впускную трубку интеркулера в сборе от переднего воздухоохладителя в сборе.
🔧 головка 7 мм
Установка 2 шагов
-
Соедините впускную трубку интеркулера в сборе с передним воздушным охладителем в сборе, установите крепёжный хомут впускной трубки интеркулера в сборе (1 шт.). Момент затяжки: 6±0.5 Н·м
⚙︎ 6±0.5 Н·м🔧 торцевая головка 7 мм -
Подсоедините впускную трубку интеркулера в сборе к двигателю (ДВС) в сборе, установите фиксирующий хомут впускной трубки интеркулера в сборе (1 шт.). Момент затяжки: 6±0.5 Н·м
⚙︎ 6±0.5 Н·м🔧 головка 7 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Соедините впускную трубку интеркулера в сборе с передним воздушным охл… | 6±0.5 Н·м |
| Подсоедините впускную трубку интеркулера в сборе к двигателю (ДВС) в с… | 6±0.5 Н·м |
