Трубка десорбции адсорбера III в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.

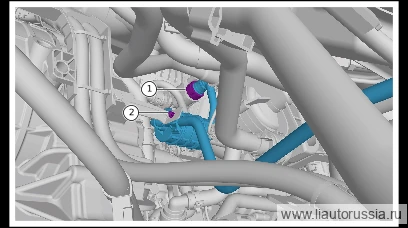

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 2
- Подъём и опускание автомобиля
- Левая передняя нижняя защита днища
Снятие 3 шагов
-
Отсоедините фиксатор (1 шт.) трубки адсорбции угольного адсорбера III в сборе.
-
Используя клещи для быстроразъёмных соединений, разблокируйте разъём трубки продувки адсорбера в сборе III, отсоедините трубку продувки адсорбера в сборе III от блока двигателя (ДВС).
-
С помощью клещей для быстроразъёмных соединений разблокируйте разъём трубки продувки адсорбера III в сборе, отсоедините трубку продувки адсорбера III в сборе от трубки продувки адсорбера II в сборе, снимите трубку продувки адсорбера III в сборе.
Установка 3 шагов
-
Установите трубку продувки адсорбера III в сборе, подсоедините трубку продувки адсорбера III в сборе к трубке продувки адсорбера II в сборе.
Примечание- При подсоединении трубки продувки адсорбера III в сборе к трубке продувки адсорбера II в сборе не допускайте перекоса, приводящего к смещению уплотнительного кольца.
- Подсоедините трубку продувки адсорбера III в сборе к трубке продувки адсорбера II в сборе до упора, до щелчка.
-
Подсоедините трубку продувки адсорбера в сборе III к блоку двигателя (ДВС).
-
Установите фиксирующую защёлку трубки десорбции адсорбера III в сборе (1 шт.).
Примечание- При подсоединении трубки десорбции адсорбера III в сборе к блоку двигателя (ДВС) не допускайте отклонения от направления, приводящего к смещению уплотнительного кольца.
- Подсоедините трубку десорбции адсорбера III в сборе к блоку двигателя (ДВС) до упора, до щелчка.
