Корпус защиты адсорбера в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Подъём и опускание автомобиля
Снятие 3 шагов
-

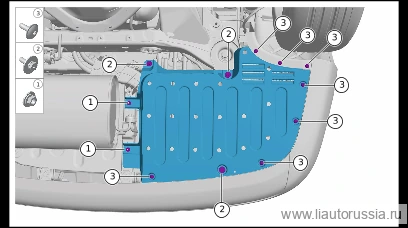

Выверните крепёжные винты корпуса защиты адсорбера в сборе (7 шт.).
🔧 насадка-бита T25 -
Выверните крепёжные болты корпуса защиты адсорбера в сборе (3 шт.).
🔧 головка 10 мм -
Выверните крепёжные гайки (2 шт.) корпуса защиты адсорбера в сборе, снимите корпус защиты адсорбера в сборе.
🔧 торцевая головка 10 мм
Установка 3 шагов
-
Установите блок защитной панели адсорбера в сборе, установите крепёжные гайки блока защитной панели адсорбера в сборе (2 шт.). M01-89320206 комплект шестигранной фланцевой гайки и плоской шайбы Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 головка 10 ммM01-89320206 -
Установите крепёжные болты (3 шт.) корпуса защиты адсорбера в сборе. X01-89146620 комбинированный крепёж: болт с шестигранной головкой с внутренним шестигранно-звёздчатым профилем, пружинная шайба и плоская шайба Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 торцевая головка 10 ммX01-89146620 -
Установите крепёжные винты блока защитной панели угольного адсорбера в сборе (7 шт.). M01-89274816 саморез с полукруглой фланцевой головкой и внутренним шлицевым приводом (звёздочка) Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 головка-бита T25M01-89274816
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите блок защитной панели адсорбера в сборе, установите крепёжны… | 6±1 Н·м |
| Установите крепёжные болты (3 шт.) корпуса защиты адсорбера в сборе. X… | 6±1 Н·м |
| Установите крепёжные винты блока защитной панели угольного адсорбера в… | 1.5±0.5 Н·м |
