Компоненты системы охлаждения — Термостат в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- Для защиты окружающей среды охлаждающую жидкость необходимо централизованно собирать и утилизировать, используя мерную ёмкость для сбора с целью последующей регенерации или утилизации.
- Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
- Блок цилиндров по коммерческим причинам не поставляется как запасная часть, при повреждении блока цилиндров производится замена двигателя в сборе.
- При демонтаже хомутов крепления трубок обязательно используйте клещи для трубок, запрещается использовать другие инструменты, иначе это приведёт к повреждению хомута и нарушению герметичности.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 11
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
- Декоративный кожух двигателя в сборе
- трубка чистого воздуха в сборе
- Датчик температуры охлаждающей жидкости
Снятие 5 шагов
-

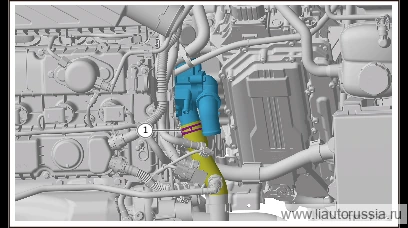

Ослабьте хомут, отсоедините отводящий шланг радиатора от термостата в сборе.
-

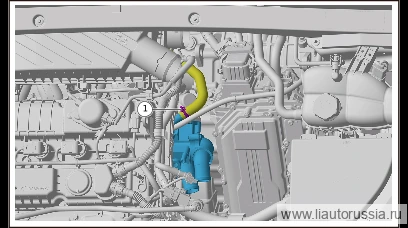

Ослабьте хомут, отсоедините подводящий шланг радиатора от термостата в сборе.
-

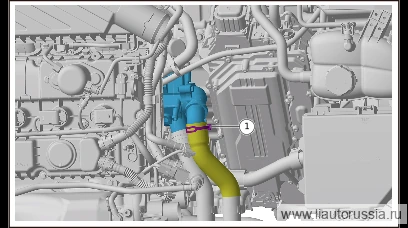

Ослабьте хомут, отсоедините отводящий шланг отопителя двигателя от термостата в сборе.
-

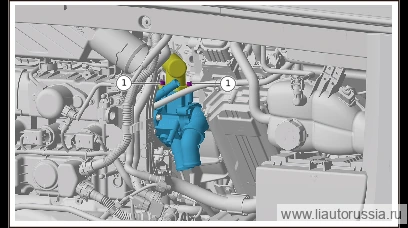

Выверните крепёжный болт подводящей трубки насоса термостата (2 шт.), отсоедините подводящую трубку насоса термостата от термостата в сборе.
🔧 торцевая головка-бита T30Примечание. Уплотнительное кольцо подводящей трубки насоса термостата 1003360 является одноразовой деталью, при каждой разборке и сборке необходимо заменять новой деталью. -

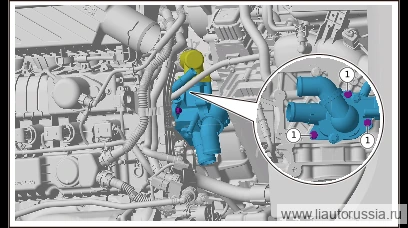

Выверните крепёжный болт термостата в сборе (3 шт.), снимите термостат в сборе.
🔧 торцевая головка 10 ммПримечание. Уплотнительное кольцо седла термостата 1001881 является одноразовой деталью и не подлежит повторному использованию.
Установка 5 шагов
-
Установите термостат в сборе, установите крепёжный болт термостата в сборе (3 шт.).
⚙︎ 8±1.2 Н·м🔧 головка 10 ммПримечание- Уплотнительное кольцо корпуса термостата 1001881 является одноразовой деталью, повторное использование не допускается.
- Болт с наружной шестигранной фланцевой головкой 1000279 Момент затяжки: 8±1.2 Н·м.
-
Подсоедините подводящую трубку насоса термостата к термостату в сборе, установите крепёжный болт подводящей трубки насоса термостата (2 шт.).
🔧 торцевая головка-бита T30Примечание. Уплотнительное кольцо подводящей трубки насоса термостата 1003360 является одноразовой деталью, при каждой разборке и сборке необходимо заменять новой деталью. -
Подсоедините отводящий шланг отопителя двигателя к термостату в сборе, установите хомут.
-
Подсоедините подводящий шланг радиатора к термостату в сборе, установите хомут.
-
Подсоедините отводящий шланг радиатора к термостату в сборе, установите хомут.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите термостат в сборе, установите крепёжный болт термостата в с… | 8±1.2 Н·м |
