Подводящий шланг радиатора
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Когда система охлаждения находится в состоянии высокой температуры, запрещается открывать крышку расширительного бачка во избежание выброса охлаждающей жидкости и получения ожогов.
- При снятии и установке хомутов крепления на обоих концах трубки обязательно используйте клещи для хомутов трубок, применение плоскогубцев, переставных клещей и других инструментов запрещается, иначе это повредит хомут и нарушит уплотнение.
- Компоненты системы охлаждения расположены рядом с высоковольтными компонентами, следует избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- После завершения установки опустите автомобиль на землю; в этот момент не перемещайте автомобиль — нажмите на экране «Выход из режима подъёма», система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать по необходимости.

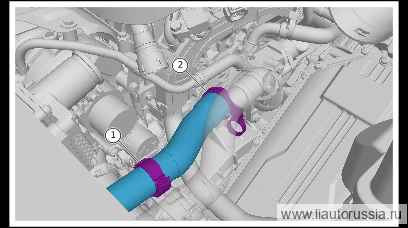

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
- Заправка охлаждающей жидкости увеличителя запаса хода и системы отопления
Снятие 5 шагов
-

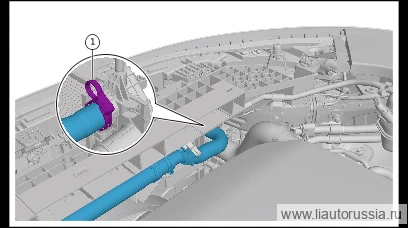

Ослабьте хомут крепления (1 шт.) отводящего шланга радиатора, отсоедините отводящий шланг радиатора от модуля переднего охлаждения в сборе.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью! -

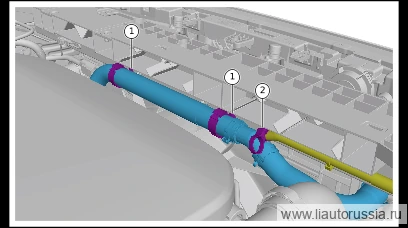

Ослабьте хомут крепления (1 шт.) возвратного патрубка высокотемпературного радиатора, отсоедините отводящий шланг радиатора от возвратного патрубка высокотемпературного радиатора.
-
Отсоедините фиксатор (2 шт.) отводящего шланга радиатора.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажом во избежание ожога горячей жидкостью! -
Ослабьте хомут крепления (1 шт.) отводящего шланга радиатора, отсоедините отводящий шланг радиатора от двигателя в сборе.
-
Отсоедините фиксатор (1 шт.) отводящего шланга радиатора, снимите отводящий шланг радиатора.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажом во избежание ожога горячей жидкостью!
Установка 5 шагов
-
Установите отводящий шланг радиатора, установите фиксатор крепления отводящего шланга радиатора (1 шт.).
-
Подсоедините отводящий шланг радиатора к двигателю (ДВС) в сборе, установите крепёжный хомут отводящего шланга радиатора (1 шт.).
-
Установите фиксирующую защёлку отводящего шланга радиатора (2 шт.).
-
Установите хомут крепления (1 шт.) обратной трубки высокотемпературного радиатора, подсоедините отводящий шланг радиатора к обратной трубке высокотемпературного радиатора.
-
Подсоедините отводящий шланг радиатора к модулю переднего охлаждения в сборе, установите хомут крепления (1 шт.) отводящего шланга радиатора.
