Шланг подпитки дополнительного бачка двигателя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Когда система охлаждения находится в состоянии высокой температуры, запрещается открывать крышку расширительного бачка во избежание выброса охлаждающей жидкости и получения ожогов.
- Необходимо использовать охлаждающую жидкость, соответствующую требованиям; категорически запрещается использовать воду, некачественную охлаждающую жидкость или смешивать её с охлаждающей жидкостью другой марки.
- При снятии и установке хомутов крепления на обоих концах трубки обязательно используйте клещи для хомутов трубок, применение плоскогубцев, переставных клещей и других инструментов запрещается, иначе это повредит хомут и нарушит уплотнение.
- При заправке охлаждающей жидкости избегайте попадания брызг на детали автомобиля.
- При демонтаже шланга подпитки дополнительного бачка двигателя 3 оберните его чистой ветошью для впитывания вытекающей охлаждающей жидкости.

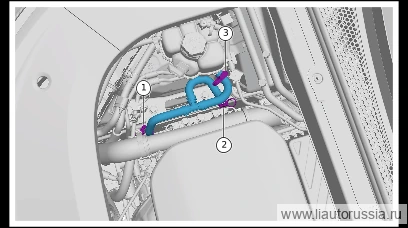

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Заправка охлаждающей жидкости увеличителя запаса хода и системы отопления
Снятие 5 шагов
-

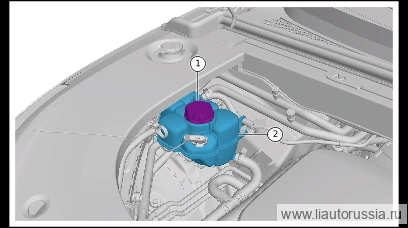

Выверните крышку расширительного бачка двигателя.
-
С помощью вакуумного устройства для заправки охлаждающей жидкости откачайте максимально возможное количество охлаждающей жидкости из расширительного бачка двигателя (ДВС).
Примечание. Обязательно дождитесь остывания температуры охлаждающей жидкости в магистрали перед демонтажем во избежание ожога горячей жидкостью! -
Ослабьте фиксирующий хомут (1 шт.) шланга подпитки дополнительного бачка двигателя (ДВС), отсоедините шланг подпитки дополнительного бачка двигателя (ДВС) от расширительного бачка двигателя (ДВС).
-
Ослабьте хомут крепления (1 шт.) шланга подпитки дополнительного бачка двигателя, отсоедините шланг подпитки дополнительного бачка двигателя от трубки подпитки отопителя.
-
Ослабьте фиксирующий хомут шланга подпитки дополнительного бачка ДВС (1 шт.), отсоедините шланг подпитки дополнительного бачка ДВС от двигателя (ДВС) в сборе, снимите шланг подпитки дополнительного бачка ДВС.
Примечание- При демонтаже шланга подпитки дополнительного бачка ДВС оберните вокруг него чистую ткань для впитывания вытекающей охлаждающей жидкости.
- Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожога!
Установка 3 шагов
-
Установите шланг подпитки дополнительного бачка двигателя (ДВС), подсоедините шланг подпитки дополнительного бачка двигателя (ДВС) к двигателю (ДВС) в сборе, установите хомут(1 шт.) шланга подпитки дополнительного бачка двигателя (ДВС).
-
Подсоедините шланг подпитки дополнительного бачка двигателя (ДВС) к трубке подпитки отопителя, установите фиксирующий хомут (1 шт.) шланга подпитки дополнительного бачка двигателя (ДВС).
-
Подсоедините шланг подпитки дополнительного бачка двигателя к расширительному бачку двигателя, установите хомут крепления (1 шт.) шланга подпитки дополнительного бачка двигателя.
