Поддон картера и элементы смазки — Трубка масляного щупа в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Масляный поддон и элементы смазочной системы — Масляный щуп в сборе
Снятие 2 шагов
-

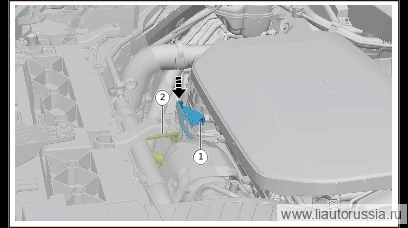

Расстыкуйте соединение переднего датчика кислорода в сборе с кронштейном пружины.
-
Выверните крепёжные болты трубки масляного щупа в сборе (1 шт.), снимите кронштейн пружины, извлеките трубку масляного щупа в сборе в направлении, указанном стрелкой.
🔧 головка 8 мм
Установка 3 шагов
-
Установите направляющую трубку масляного щупа в сборе до упора в направлении, указанном стрелкой, установите кронштейн пружины, установите фиксирующие болты направляющей трубки масляного щупа в сборе (1 шт.). Q1840614F70 Болт с шестигранной головкой и цилиндрической головкой Момент затяжки:
Q1840614F70 -
8(7.8~9.9) Нм.
🔧 мм, торцевая головка 8Примечание- Перед установкой равномерно нанесите смазочное масло на уплотнительное кольцо направляющей трубки масляного щупа в сборе.
- Проверьте уплотнительное кольцо направляющей трубки масляного щупа в сборе на отсутствие повреждений, при наличии повреждений необходимо заменить.
-
Подсоедините передний датчик кислорода в сборе к кронштейну пружины.
