Узел ГБЦ-ГБЦ в сборе (запрессованная)

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	OA4LBVSG94	Опоры переднего и заднего подрамников		Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
2	LBZ8KL9WK2	Опоры переднего и заднего подрамников		Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
3	VZF9NWYP6T	Платформа для подъёма батареи (электрогидравлическая)		Подъём и опускание аккумуляторной батареи

Подготовительные работы 104

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Процедура сброса давления топлива
5. Аккумулятор книга владельца
6. Высоковольтная система книга владельца
7. Декоративный кожух двигателя в сборе
8. Передняя защита моторного отсека
9. Задний уплотнитель моторного отсека
10. Декоративный колпачок
11. Щётка стеклоочистителя основного рычага в сборе
12. Щётка стеклоочистителя вспомогательного рычага в сборе
13. Левая защита моторного отсека в сборе
14. Правая защита моторного отсека в сборе
15. Облицовочная панель вентиляции переднего щита в сборе
16. Верхний узел второй защитной стенки в сборе
17. балка соединения передних амортизаторных стоек в сборе
18. Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
19. Впускной шланг воздушного фильтра
20. Воздушный фильтр в сборе
21. Выходная трубка интеркулера I
22. Компоненты впускного трубопровода — Трубопровод входа воздуха в интеркулер в сборе
23. трубка десорбции адсорбера III в сборе
24. Вспомогательные компоненты двигателя в сборе — Датчик температуры и давления впускного воздуха
25. Вспомогательные компоненты двигателя в сборе — Датчик температуры и давления впускного воздуха
26. соединительная трубка Вентури II
27. Компоненты впускных трубопроводов — Выходная трубка интеркулера в сборе II
28. Компоненты навесного оборудования агрегата двигателя — Датчик давления диагностики десорбции
29. трубка чистого воздуха в сборе
30. Компоненты навесного оборудования двигателя в сборе — Теплозащитный кожух турбокомпрессора
31. Агрегат двигателя в сборе, комплектующие — Передний датчик кислорода в сборе
32. Компоненты навесного оборудования блока двигателя в сборе — Задний датчик кислорода в сборе
33. Узел очистки выхлопных газов в сборе
34. Компоненты в сборе двигателя — Прокладка катализатора в сборе
35. Подъём и опускание автомобиля
36. Задняя защитная панель передней части днища
37. Нижняя защита переднего бампера в сборе
38. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
39. Левая передняя нижняя защита днища
40. Корпус защиты адсорбера в сборе
41. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
42. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
43. Слив и заправка моторного масла двигателя (ДВС)
44. Компоненты наддува — Кронштейн жгута проводов турбокомпрессора
45. Турбокомпрессор в сборе
46. Узел маслоподающей трубки турбокомпрессора
47. Наддув — Трубка возврата масла турбокомпрессора в сборе
48. Подводящая трубка охлаждения турбокомпрессора в сборе
49. Компоненты системы охлаждения — Обратная трубка системы охлаждения турбокомпрессора в сборе
50. Выпускной коллектор
51. Узел уплотнительной прокладки выпускного коллектора
52. Впускной коллектор в сборе
53. Топливные трубопроводы и соединительные компоненты — Топливопровод высокого давления в сборе
54. Датчики системы двигателя (компонент)-Датчик высокого давления
55. Топливные трубопроводы и соединительные детали — Топливная рампа высокого давления в сборе
56. Кронштейн комбинированного трубопровода
57. Компоненты системы вентиляции картера — Трубопровод картерных газов в сборе
58. Трубопровод отвода картерных газов к впускному коллектору в сборе
59. Свеча зажигания и катушка зажигания — Катушка зажигания в сборе
60. Компоненты датчиков системы двигателя — Датчик положения распределительного вала в сборе
61. Задняя проушина
62. Кронштейн крепления декоративного кожуха
63. Кронштейн топливной подающей трубки
64. Топливные магистрали и соединительные детали — Шумоизоляционный кожух насоса высокого давления
65. верхняя крышка электрощита моторного отсека
66. Топливные магистрали и соединительные детали — Топливный насос высокого давления в сборе
67. Верхняя уплотнительная прокладка топливного насоса высокого давления
68. Топливные магистрали и соединительные компоненты — Толкатель топливного насоса в сборе
69. Кронштейн крепления впускной трубки интеркулера
70. Крышка головки блока цилиндров в сборе
71. Нижняя уплотнительная прокладка насоса высокого давления
72. Узел распредвала-OCV
73. Натяжитель ГРМ в сборе
74. Топливные магистрали и соединительные детали — Форсунка в сборе
75. Масляный поддон и элементы смазочной системы — Масляный щуп в сборе
76. Поддон картера и элементы смазки — Трубка масляного щупа в сборе
77. Датчик температуры охлаждающей жидкости
78. Компоненты системы охлаждения — Термостат в сборе
79. Восковой термостат
80. Звёздочка выпускного распредвала
81. Выпускной распредвал в сборе
82. Компоненты газораспределительного механизма — Роликовое коромысло выпускного клапана
83. Выпускной гидравлический толкатель
84. Впускной VCP
85. Впускной распределительный вал в сборе
86. Компоненты газораспределительного механизма — Роликовое коромысло выпускного клапана
87. Выпускной гидравлический толкатель
88. Откачка и заправка хладагента
89. Правая опора переднего силового агрегата в сборе
90. Колесо в сборе
91. Левый передний подкрылок
92. Стопорная гайка приводного вала
93. Колесо в сборе
94. Правая передняя колёсная арка
95. Стопорная гайка приводного вала
96. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
97. Правый передний приводной вал в сборе
98. Компоненты переднего стабилизатора поперечной устойчивости — левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
99. Левый передний приводной вал в сборе
100. Подводящий шланг радиатора
101. Отводящий шланг радиатора
102. Шланг подпитки дополнительного бачка двигателя
103. Компрессор с электроприводом в сборе
104. Передний глушитель в сборе

Снятие 58 шагов

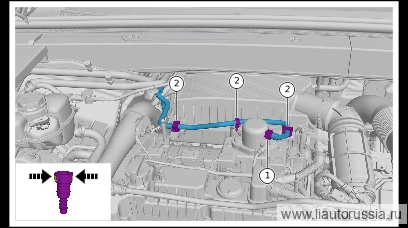

1.

   1

   С помощью клещей для быстроразъёмных соединений разблокируйте разъём топливного бака, топливной трубки в сборе III, отсоедините в направлении стрелки топливный бак, топливную трубку в сборе III от насоса высокого давления в сборе.
2. 2

   Отсоедините фиксирующую защёлку (3 шт.) топливоподающей трубки топливного бака в сборе III.

3.

   3

   Отсоедините разъём (2 шт.) жгута проводов ECU двигателя.
4. 4

   Расстыкуйте фиксатор (2 шт.) жгута проводов двигателя в сборе.

5.

   5

   Отсоедините разъём жгута проводов двигателя в сборе (2 шт.).

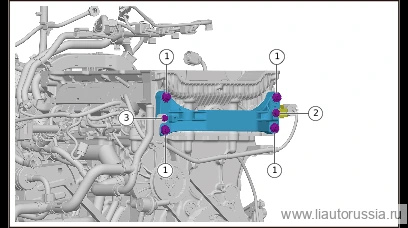

6. 6

   Расстыкуйте фиксатор (1 шт.) жгута проводов двигателя в сборе.
7. 7

   Выверните крепёжный болт жгута массы жгута проводов двигателя (ДВС) в сборе (1 шт.).

   🔧 Головка 10 мм

8.

   8

   Ослабьте хомут крепления (1 шт.) отводящего шланга радиатора, отсоедините отводящий шланг радиатора от двигателя в сборе.
9. 9

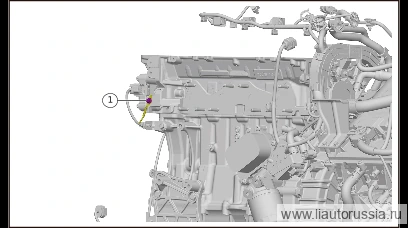

   Отсоедините фиксирующую защёлку отводящего шланга радиатора (1 шт.).

10.

    10

    Ослабьте хомут крепления (1 шт.) отводящего шланга радиатора, отсоедините отводящий шланг радиатора от двигателя в сборе.
11. 11

    Отсоедините фиксирующую защёлку отводящего шланга радиатора (1 шт.).

12.

    12

    Ослабьте хомут крепления впускной трубы интеркулера в сборе (1 шт.), отсоедините впускную трубу интеркулера в сборе от блока двигателя (ДВС).

    🔧 головка 7 мм

13.

    13

    Ослабьте хомут крепления (1 шт.) трубки выпуска воздуха интеркулера I в сборе, отсоедините трубку выпуска воздуха интеркулера I в сборе от трубки выпуска воздуха интеркулера II в сборе.

    🔧 головка 7 мм
14. 14

    Разблокируйте кнопку первой ступени и вытяните её до крайнего положения. 2 . Нажмите кнопку разблокировки второй ступени и отсоедините разъём высоковольтного жгута проводов электрического компрессора в сборе (1 шт.).
15. 15

    Отсоедините разъём жгута проводов компрессора с электроприводом в сборе (1 шт.).

16.

    16

    Выверните крепёжные болты выпускного патрубка компрессора в сборе (1 шт.), отсоедините всасывающий патрубок компрессора в сборе от компрессора с электроприводом в сборе.

    🔧 головка 10 мм
17. 17

    Выверните крепёжный болт (1 шт.) нагнетательного трубопровода компрессора в сборе.

    🔧 головка 10 мм
18. 18

    Выверните крепёжный болт всасывающей трубки компрессора в сборе (1 шт.), отсоедините выпускную трубку компрессора в сборе от компрессора с электроприводом в сборе.

    🔧 головка 10 мм

19.

    19

    Снимите уплотнительное кольцо O-образного сечения трубки всасывания компрессора в сборе (1 шт.).

    одноразовая деталь

    Примечание

    • Уплотнительное кольцо O-образного сечения является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новое.
    • При разборке/сборке трубопровода необходимо избегать повреждения канавки под уплотнительное кольцо O-образного сечения; в случае повреждения необходимо заменить трубопровод в сборе.

20.

    20

    Снимите O-образное уплотнительное кольцо трубки нагнетания компрессора в сборе (1 шт.).

    одноразовая деталь

    Примечание

    • O-образное уплотнительное кольцо является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой деталью.
    • При демонтаже и монтаже трубопровода необходимо избегать царапин на канавке уплотнительного кольца, при наличии царапин необходимо заменить трубопровод в сборе.

21.

    21

    Ослабьте фиксирующий хомут шланга подпитки дополнительного бачка двигателя (1 шт.), отсоедините шланг подпитки дополнительного бачка двигателя от двигателя в сборе.

22.

    22

    Разблокируйте фиксатор. 2 . Медленно потяните рычаг усилителя в направлении стрелки до упора, отсоедините разъём (1 шт.) высоковольтного жгута от тяговой батареи к переднему электродвигателю.

23.

    23

    С помощью клещей для быстроразъёмных соединений разблокируйте разъём трубки десорбции адсорбера в сборе III, отсоедините трубку десорбции адсорбера в сборе III от трубки десорбции адсорбера в сборе II.

24.

    24

    Ослабьте фиксирующий хомут соединительной трубки водяного контура заднего электродвигателя (1 шт.), отсоедините соединительную трубку водяного контура заднего электродвигателя от среднего участка нейлоновой трубки подвода охлаждающей жидкости водяного контура заднего электродвигателя.
25. 25

    Ослабьте хомут крепления отводящей трубки модуля автономного вождения (1 шт.), отсоедините отводящую трубку модуля автономного вождения от отводящей трубки ADAS.

26.

    26

    Отсоедините фиксатор отводящей трубки модуля автономного вождения (1 шт.).

27.

    27

    Ослабьте хомут крепления участка водяного шланга отвода отопителя двигателя у интегрированного модуля, отсоедините участок водяного шланга отвода отопителя двигателя у интегрированного модуля.
28. 28

    Ослабьте фиксирующий хомут участка подводящего шланга охлаждающей жидкости отопителя двигателя у интегрированного модуля, отсоедините участок подводящего шланга охлаждающей жидкости отопителя двигателя у интегрированного модуля.
29. 29

    Выверните гайку крепления подводящего шланга отопителя двигателя (участок двигателя) (1 шт.).

    🔧 головка 10 мм

30.

    30

    С помощью инструмента зафиксируйте сквозной болт (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: 21 мм головка. Инструмент для гайки: 21 мм головка. 2. Извлеките сквозной болт (1 шт.), отсоедините левый передний нижний рычаг подвески в сборе от нижнего кронштейна левого переднего амортизатора в сборе.

    🔧 головка 21 ммX01-89186159одноразовая деталь

    Примечание. Фланцевый шестигранный болт X01-89186159 и фланцевая шестигранная стопорная гайка с неметаллической вставкой Q33914T13F70 являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять на новые.

31.

    31

    С помощью инструмента зафиксируйте сквозной болт (1 шт.), выверните фиксирующую гайку (1 шт.). Инструмент для болта: 21 мм головка Инструмент для гайки: 21 мм головка 2. Извлеките сквозной болт (1 шт.), отсоедините нижний рычаг подвески в сборе (правый передний) от нижнего кронштейна амортизатора в сборе (правый передний).

    🔧 головка 21 ммX01-89186159одноразовая деталь

    Примечание. X01-89186159 болт с шестигранным фланцем и стопорная гайка с шестигранным фланцем и неметаллической вставкой Q33914T13F70 — детали одноразового использования, при каждой разборке/сборке необходимо заменять на новые.

32.

    32

    Ослабьте хомут крепления отводящей трубки переднего электродвигателя, отсоедините отводящую трубку переднего электродвигателя от многорежимного электропривода в сборе.
33. 33

    Ослабьте фиксирующий хомут отводящей трубки контура охлаждения заднего электродвигателя, отсоедините отводящую трубку контура охлаждения заднего электродвигателя от многорежимного электропривода в сборе.

34.

    34

    Выверните крепёжный болт провода массы переднего электродвигателя (1 шт.).

    🔧 Головка 10 мм
35. 35

    Отсоедините фиксатор (2 шт.) провода массы переднего электродвигателя.

36.

    36

    Отсоедините фиксатор (2 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

37.

    37

    Отсоедините фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

38.

    38

    Установите подставки переднего и заднего подрамников в точки опоры переднего подрамника в сборе и многорежимного электропривода в сборе.

    Примечание

    • При использовании подставок переднего и заднего подрамников необходимо устанавливать их точно в точки опоры, чтобы избежать падения переднего подрамника в сборе.
    • Данную операцию должны выполнять совместно два специалиста по ремонту.

39.

    39

    Отсоедините разъём жгута проводов электроусилителя рулевого управления с поперечной тягой в сборе (2 шт.).
40. 40

    Отсоедините крепёжный фиксатор жгута проводов моторного отсека (1 шт.).

41.

    41

    Выверните крепёжный болт (1 шт.), расстыкуйте соединение промежуточного вала рулевого управления с пыльником в сборе и электроусилителя рулевого управления с поперечной тягой в сборе.

    🔧 головка 10 мм

    Примечание. Перед снятием крепёжного болта промежуточного вала рулевого управления с пыльником в сборе необходимо зафиксировать рулевое колесо в сборе с помощью устройства блокировки рулевого колеса.

42.

    42

    Выверните крепежный болт правой опоры переднего силового агрегата в сборе (3 шт.).

    🔧 торцевая головка Внимание: направляющий болт с шестигранным фланцем X01-89185132 — деталь одноразового использования, при каждом демонтаже необходимо заменять новой деталью 15 ммX01-89185132одноразовая деталь

43.

    43

    Выверните болт крепления левой опоры силового агрегата в сборе (2 шт.).

    🔧 головка Примечание: X01-89185132 направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой деталью 15 ммX01-89185132одноразовая деталь

44.

    44

    Выверните болт крепления переднего подрамника в сборе (левая сторона) (4 шт.).

    🔧 головка 10 мм

    Примечание. Перед снятием зафиксируйте с помощью верёвки электровентилятор в сборе и передний модуль охлаждения в сборе на кронштейне установки передней блок-фары.

45.

    45

    Выверните крепёжный болт газожидкостного сепаратора (2 шт.), отведите газожидкостный сепаратор в сторону.

    🔧 головка 13 мм

46.

    46

    Выверните болты крепления переднего подрамника в сборе (правая сторона) (4 шт.).

    🔧 головка 10 мм

47.

    47

    Выверните крепёжный болт переднего подрамника в сборе (2 шт.).

    🔧 головка Примечание: комбинированный крепёж из болта с шестигранным фланцем и плоской шайбы X01-89184887 является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новый 13 ммX01-89184887одноразовая деталь
48. 48

    Выверните крепёжный болт переднего подрамника в сборе (2 шт.).

    🔧 головка Примечание: комбинированный крепёж из болта с шестигранным фланцем и плоской шайбы X01-89186901 является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новый 15 ммX01-89186901одноразовая деталь
49. 49

    Выверните крепёжный болт переднего подрамника в сборе (2 шт.).

    🔧 головка Примечание: комбинированный крепёж из болта с шестигранным фланцем и плоской шайбы X01-89185070 является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новый 21 ммX01-89185070одноразовая деталь
50. 50

    Выверните крепёжные болты переднего подрамника в сборе (2 шт.), медленно опустите передний подрамник в сборе с узлами, отделите подрамник от кузова.

    🔧 Головка Внимание: X01-89185180 комбинированный крепёж «болт с шестигранной головкой и фланцем + плоская шайба» является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь 24 ммX01-89185180одноразовая деталь

    Примечание

    • После демонтажа узлов переднего подрамника в сборе центр тяжести автомобиля изменяется, в этот момент необходимо обеспечить дополнительную опору автомобиля.
    • При демонтаже узлов переднего подрамника в сборе используйте подкатной трансмиссионный домкрат для плавного и медленного опускания, операцию должны выполнять совместно два специалиста по ремонту.

51.

    51

    Выверните центрирующий штифт головки блока цилиндров (с уплотнительным кольцом) (1 шт.).

    🔧 головка-бита T45

52.

    52

    Выверните болты крепления трубки расширительного бачка (1 шт.).

    🔧 головка 8 мм
53. 53

    Выверните болты крепления кронштейна жгута проводов двигателя (1 шт.).

    🔧 головка 10 мм
54. 54

    Выверните болты крепления правого кронштейна опоры (4 шт.), снимите правый кронштейн опоры.

    🔧 головка E14

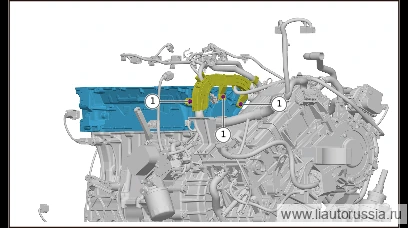

55.

    55

    Выверните болты крепления жгута проводов двигателя в сборе (3 шт.), отсоедините жгут проводов двигателя в сборе от головки блока цилиндров в сборе.

    🔧 головка 8 мм

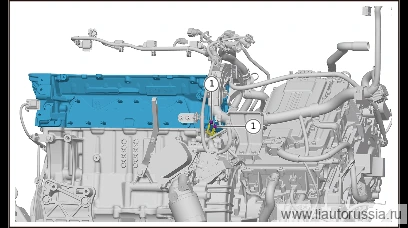

56.

    56

    Выверните болты крепления жгута проводов двигателя в сборе (2 шт.), отсоедините жгут проводов двигателя в сборе от головки блока цилиндров в сборе.

    🔧 головка 8 мм

57.

    57

    Выверните болты крепления головки блока цилиндров в сборе (1 шт.).

    🔧 головка E10одноразовая деталь

    Примечание. Болт головки блока цилиндров 1002830 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью.
58. 58

    Выверните болты крепления головки блока цилиндров в сборе (2 шт.).

    🔧 головка E10одноразовая деталь

    Примечание

    • Болт головки блока цилиндров 1000032 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью. 3.
    • В алфавитном порядке последовательно выверните болты крепления головки блока цилиндров в сборе (10 шт.), снимите головку блока цилиндров в сборе.
    • Используемый инструмент: головка E12.
    • Болт головки блока цилиндров 1000034 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять его новой деталью.
    • Шайба болта головки блока цилиндров 1000035 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять её новой деталью.
    • При выворачивании болтов головки блока цилиндров, во избежание деформации привалочной плоскости головки блока цилиндров в сборе, обязательно выполняйте демонтаж в алфавитном порядке.
    • Крышки подшипников распределительного вала обрабатываются заодно с головкой блока цилиндров и заменяются в комплекте; при заказе для ремонта головка блока цилиндров в сборе уже включает крышки подшипников распределительного вала.
    • При отделении головки блока цилиндров в сборе от блока цилиндров в сборе не допускайте повреждения (царапин) уплотнительной поверхности.
    • После демонтажа необходимо заменить прокладку головки блока цилиндров новой.
    • Если цепь ГРМ уже уложена в корпус механизма газораспределения, запрещается вращать коленчатый вал.
    • Цепь ГРМ может заклинить на звёздочке коленчатого вала.
    • Извлекать цепь ГРМ с помощью инструмента допускается только при сборке.
    • При замене болтов головки блока цилиндров не смывайте покрытие с болтов.
    • Наденьте шайбу болта головки блока цилиндров на болт.
    • Шайба может упасть внутрь двигателя (опасность повреждения).

Установка 60 шагов

1.

   1

   Установите запрессованный узел головки блока цилиндров в сборе, установите болты крепления запрессованного узла головки блока цилиндров в сборе (10 шт.) последовательно в алфавитном порядке. 1000034 болт головки блока цилиндров Момент затяжки: первый этап 30±2 Н·м второй этап 90±3° третий этап 90±3°

   ⚙︎ этап 1: 30±2 Н·м🔧 головка E12 Примечание: болт головки блока цилиндров 1000034 является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой детальюодноразовая деталь
2. 2

   Установите крепёжный болт головки блока цилиндров в сборе (2 шт.). Болт головки блока цилиндров 1000032 Момент затяжки: первый этап 15±2 Н·м второй этап 90±3° третий этап 90±3°

   ⚙︎ этап 1: 15±2 Н·м🔧 головка E10 Внимание: болт головки блока цилиндров 1000032 является одноразовой деталью, при каждой разборке и сборке необходимо заменять новой детальюодноразовая деталь
3. 3

   Установите фиксирующие болты головки блока цилиндров в сборе (запрессованной) (1 шт.). Болт головки блока цилиндров 1002830 Момент затяжки: Шаг 1 — 20±2 Н·м, Шаг 2 — 30±2 Н·м

   ⚙︎ этап 1: 20±2 Н·м🔧 головка E10 Внимание: болт головки блока цилиндров 1002830 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую детальодноразовая деталь

   Примечание

   • Прокладка болта головки блока цилиндров 1000035 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь.
   • При установке болтов головки блока цилиндров на всех резьбовых отверстиях, сквозных отверстиях, а также на посадочных поверхностях болтов и прокладок не допускается наличие охлаждающей жидкости, воды и моторного масла.
   • При установке болтов головки блока цилиндров, во избежание деформации посадочной поверхности головки блока цилиндров в сборе, демонтаж необходимо выполнять строго в алфавитном порядке.
   • Перед установкой необходимо заменить узел прокладки головки блока цилиндров на новый.
   • Если цепь ГРМ уже установлена в корпус механизма газораспределения, запрещается вращать коленчатый вал.
   • Цепь ГРМ может застрять на звёздочке коленчатого вала.
   • Извлекать цепь ГРМ инструментом допускается только при сборке.
   • При замене болтов головки блока цилиндров не смывайте покрытие с болтов.
   • Шайба может упасть внутрь двигателя (опасность повреждения).

4.

   4

   Подсоедините жгут проводов двигателя в сборе к запрессованной головке блока цилиндров в сборе, установите крепёжные болты жгута проводов двигателя в сборе (2 шт.). Q1840616F70 Болт с шестигранной головкой и фланцем Момент затяжки: 10±1 Н·м

   ⚙︎ 10±1 Н·м🔧 Головка 8 ммQ1840616F70

5.

   5

   Подсоедините жгут проводов двигателя в сборе к запрессованной головке блока цилиндров в сборе, установите крепёжные болты жгута проводов двигателя в сборе (3 шт.). Q1840616F70 Болт с шестигранной головкой и фланцем Момент затяжки: 10±1 Н·м

   ⚙︎ 10±1 Н·м🔧 Головка 8 ммQ1840616F70

6.

   6

   Установите правый кронштейн опоры, установите болт крепления правого кронштейна опоры (4 шт.). 1000002 болт Момент затяжки: 60±6 Н·м

   ⚙︎ 60±6 Н·м🔧 головка E14
7. 7

   Установите крепёжный болт кронштейна жгута проводов двигателя (ДВС) (1 шт.). Монтажный болт задней проушины ST00043 Момент затяжки: 20±3 Н·м

   ⚙︎ 20±3 Н·м🔧 головка 10 мм
8. 8

   Установите фиксирующие болты трубки подпитки (1 шт.). Q1840616F70 Болт с шестигранной головкой и фланцем Момент затяжки: 10±1 Н·м

   ⚙︎ 10±1 Н·м🔧 головка 8 ммQ1840616F70

9.

   9

   Установите крепёжный болт жгута проводов двигателя (ДВС) в сборе (1 шт.). Q1840616F70 болт с шестигранной фланцевой головкой Момент затяжки: 10±1 Н·м

   ⚙︎ 10±1 Н·м🔧 головка 8 ммQ1840616F70

10.

    10

    Установите центральный штифт головки блока цилиндров (с уплотнительным кольцом) (1 шт.). Момент затяжки: 23.5±2.35 Н·м

    ⚙︎ 23.5±2.35 Н·м🔧 Головка-бита T45
11. 11

    Установите передний подрамник в сборе с узлом, установите болт крепления переднего подрамника в сборе (2 шт.). X01-89185180 комплект шестигранного болта с плоской шайбой Момент затяжки: 300±30 Н·м При установке узла переднего подрамника в сборе используйте подъёмное приспособление для плавного и медленного подъёма, требуется совместная работа двух специалистов по ремонту. Зафиксируйте модуль двигателя в сборе и узел мультирежимного электропривода в сборе, чтобы избежать их перекоса и повреждения деталей.

    ⚙︎ 300±30 Н·м🔧 головка Примечание: после установки узла заднего подрамника в сборе снимите вспомогательную опору 24 ммX01-89185180
12. 12

    Установите крепёжные болты переднего подрамника в сборе (2 шт.). X01-89185070 Шестигранный фланцевый болт в сборе с плоской шайбой Момент затяжки: 240±20 Н·м

    ⚙︎ 240±20 Н·м🔧 Головка Внимание: X01-89185070 Шестигранный фланцевый болт в сборе с плоской шайбой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью 21 ммX01-89185070X01-89185180одноразовая деталь

    Примечание. X01-89185180 Шестигранный фланцевый болт в сборе с плоской шайбой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.
13. 13

    Установите крепёжный болт переднего подрамника в сборе (2 шт.). X01-89186901 комбинированный крепёж из болта с шестигранным фланцем и плоской шайбы Момент затяжки: 30 Н·м+90°

    ⚙︎ 30 Н·м+90°🔧 головка Примечание: комбинированный крепёж из болта с шестигранным фланцем и плоской шайбы X01-89186901 является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новый 15 ммX01-89186901одноразовая деталь
14. 14

    Установите крепёжные болты переднего подрамника в сборе (2 шт.). X01-89184887 Комбинированный крепёж «болт с шестигранной головкой и фланцем + плоская шайба» Момент затяжки: 30±3 Н·м

    ⚙︎ 30±3 Н·м🔧 Головка Внимание: X01-89184887 комбинированный крепёж «болт с шестигранной головкой и фланцем + плоская шайба» является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь 13 ммX01-89184887одноразовая деталь

15.

    15

    Установите (выверните) крепёжный болт переднего подрамника в сборе (правая сторона) (4 шт.). X01-89184820 комбинированный крепёж из болта с шестигранным фланцем и плоской шайбы Момент затяжки: 45±3 Н·м

    ⚙︎ 45±3 Н·м🔧 головка 10 ммX01-89184820

16.

    16

    Установите крепёжный болт газожидкостного сепаратора (2 шт.). Q1860830F61 Болт с шестигранным фланцем Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 головка 13 ммQ1860830F61

17.

    17

    Установите (выверните) крепёжный болт переднего подрамника в сборе (левая сторона) (4 шт.). X01-89184820 комбинированный крепёж из болта с шестигранным фланцем и плоской шайбы Момент затяжки: 45±3 Н·м

    ⚙︎ 45±3 Н·м🔧 головка 10 ммX01-89184820

18.

    18

    Установите крепёжные болты левой опоры переднего силового агрегата в сборе (2 шт.). X01-89185132 Направляющий болт с шестигранной головкой и фланцем Момент затяжки: 90±10 Н·м

    ⚙︎ 90±10 Н·м🔧 Головка Внимание: X01-89185132 направляющий болт с шестигранной головкой и фланцем является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь 15 ммX01-89185132одноразовая деталь

19.

    19

    Установите болт крепления правой опоры силового агрегата в сборе (3 шт.). X01-89185132 направляющий болт с шестигранной фланцевой головкой Момент затяжки: 90±10 Н·м

    ⚙︎ 90±10 Н·м🔧 головка Примечание: X01-89185132 направляющий болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новой деталью 15 ммX01-89185132одноразовая деталь

20.

    20

    Подсоедините промежуточный вал рулевого управления с пыльником в сборе к электроусилителю рулевого управления с рулевой тягой в сборе, установите фиксирующий болт (1 шт.). W01-89184833 Болт с шестигранной фланцевой головкой Момент затяжки: 27±2 Н·м

    ⚙︎ 27±2 Н·м🔧 Головка Внимание: после установки промежуточного вала рулевого управления с пыльником в сборе необходимо снять фиксатор рулевого колеса 10 ммW01-89184833

21.

    21

    Установите фиксатор жгута проводов моторного отсека (1 шт.).
22. 22

    Подсоедините разъём жгута проводов электроусилителя рулевого управления с поперечной тягой в сборе (2 шт.).

23.

    23

    Установите фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

24.

    24

    Установите фиксатор (2 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

25.

    25

    Установите фиксатор(2 шт.) провода заземления переднего электродвигателя.
26. 26

    Установите крепёжный болт (1 шт.) провода массы переднего электродвигателя. Q1860616F70 фланцевый шестигранный болт. Момент затяжки: 9±1 Н·м.

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70

27.

    27

    Подсоедините отводящую трубку водяного контура заднего электродвигателя к мультирежимному электроприводу в сборе, установите фиксирующий хомут отводящей трубки водяного контура заднего электродвигателя.
28. 28

    Подсоедините отводящую трубку переднего электродвигателя к мультирежимному электроприводу в сборе, установите хомут крепления отводящей трубки переднего электродвигателя.

29.

    29

    Установите нижний рычаг подвески в сборе (правый передний) на нижний кронштейн амортизатора в сборе (правый передний), установите крепёжный болт (1 шт.).

30.

    30

    С помощью инструмента зафиксируйте сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). X01-89186159 фланцевый шестигранный болт. Момент затяжки: 180±10 Н·м. Инструмент для болта: 21 мм головка. Инструмент для гайки: 21 мм головка.

    ⚙︎ 180±10 Н·м🔧 головка 21 ммX01-89186159одноразовая деталь

    Примечание. Фланцевый шестигранный болт X01-89186159 и фланцевая шестигранная стопорная гайка с неметаллической вставкой Q33914T13F70 являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять на новые.

31.

    31

    Установите левый передний нижний рычаг подвески в сборе и нижний кронштейн левого переднего амортизатора в сборе, установите крепёжные болты (1 шт.).

32.

    32

    С помощью инструмента зафиксируйте сквозной болт (1 шт.), установите крепёжную гайку (1 шт.). X01-89186159 фланцевый шестигранный болт. Момент затяжки: 180±10 Н·м. Инструмент для болта: 21 мм головка. Инструмент для гайки: 21 мм головка.

    ⚙︎ 180±10 Н·м🔧 головка 21 ммX01-89186159одноразовая деталь

    Примечание. Фланцевый шестигранный болт X01-89186159 и фланцевая шестигранная стопорная гайка с неметаллической вставкой Q33914T13F70 являются одноразовыми деталями, при каждой разборке/сборке необходимо заменять на новые.

33.

    33

    Установите подводящий шланг отопителя двигателя (участок двигателя), установите гайку крепления подводящего шланга отопителя двигателя (участок двигателя) (1 шт.). Q32006F61 шестигранная фланцевая гайка Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм
34. 34

    Подсоедините секцию интегрированного модуля подводящего шланга отопителя двигателя (ДВС), установите хомут крепления секции интегрированного модуля подводящего шланга отопителя двигателя (ДВС).
35. 35

    Подсоедините участок водяного шланга отвода отопителя двигателя у интегрированного модуля, установите хомут крепления участка водяного шланга отвода отопителя двигателя у интегрированного модуля.

36.

    36

    Установите фиксирующую защёлку отводящей трубки модуля автономного вождения (1 шт.).

37.

    37

    Подсоедините отводящую трубку модуля автономного вождения к отводящей трубке ADAS, установите хомут крепления отводящей трубки модуля автономного вождения (1 шт.).
38. 38

    Подсоедините соединительную трубку контура охлаждения заднего электродвигателя к среднему участку подводящей нейлоновой трубки контура охлаждения заднего электродвигателя, установите хомут крепления соединительной трубки контура охлаждения заднего электродвигателя (1 шт.).

39.

    39

    Установите трубку продувки адсорбера III в сборе, подсоедините трубку продувки адсорбера III в сборе к трубке продувки адсорбера II в сборе.

    Примечание

    • При подсоединении трубки продувки адсорбера III в сборе к трубке продувки адсорбера II в сборе не допускайте перекоса, приводящего к смещению уплотнительного кольца.
    • Подсоедините трубку продувки адсорбера III в сборе к трубке продувки адсорбера II в сборе до упора, до щелчка.

40.

    40

    Подсоедините разъём высоковольтного жгута проводов от аккумуляторной батареи к переднему электродвигателю (1 шт.). 2. Нажмите кнопку разблокировки до упора.

41.

    41

    Соедините шланг подпитки дополнительного бачка двигателя с двигателем в сборе, установите крепёжный хомут шланга подпитки дополнительного бачка двигателя (1 шт.).

42.

    42

    Установите новое уплотнительное кольцо (1 шт.) выпускной трубки компрессора в сборе.

    одноразовая деталь

    Примечание

    • Уплотнительное кольцо является одноразовой деталью, после каждого демонтажа/монтажа его необходимо заменять на новое.
    • После замены уплотнительного кольца перед установкой нанесите на него смазочное масло.
    • После замены трубопровода и повторной заправки хладагентом выполните повторную проверку на утечку хладагента.

43.

    43

    Установите новое уплотнительное кольцо (1 шт.) всасывающей трубки компрессора в сборе.

    одноразовая деталь

    Примечание

    • Уплотнительное кольцо круглого сечения является одноразовой деталью, при каждом демонтаже необходимо устанавливать новую деталь.
    • После замены уплотнительного кольца перед установкой нанесите смазочное масло.
    • После замены трубопровода и повторной заправки хладагентом выполните повторную проверку на утечку хладагента.

44.

    44

    Подсоедините всасывающую трубку компрессора в сборе к компрессору с электроприводом в сборе, установите крепёжный болт всасывающей трубки компрессора в сборе (1 шт.). Q1840820F61 шестигранный фланцевый болт Момент затяжки: 18±2 Н·м

    ⚙︎ 18±2 Н·м🔧 головка 10 ммQ1840820F61
45. 45

    Соедините выпускную трубку компрессора в сборе с электрическим компрессором в сборе, установите крепёжный болт выпускной трубки компрессора в сборе (1 шт.). Q1840820F61 болт с шестигранным фланцем Момент затяжки: 18±2 Н·м

    ⚙︎ 18±2 Н·м🔧 головка 10 ммQ1840820F61
46. 46

    Установите крепёжный болт (1 шт.) выпускного трубопровода компрессора в сборе. Q140B0616F70L шестигранный болт в сборе с плоской шайбой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм

47.

    47

    Подсоедините разъём жгута проводов электрического компрессора в сборе (1 шт.).
48. 48

    Подсоедините разъём (1 шт.) высоковольтного жгута проводов электрического компрессора в сборе. 3. Переместите кнопку разблокировки до упора.

49.

    49

    Подсоедините отводящую трубку интеркулера I в сборе к отводящей трубке интеркулера II в сборе, установите фиксирующий хомут отводящей трубки интеркулера I в сборе (1 шт.).

    🔧 Головка 7 мм

50.

    50

    Подсоедините впускную трубку интеркулера в сборе к блоку двигателя, установите хомут крепления впускной трубки интеркулера в сборе (1 шт.).

    🔧 головка 7 мм

51.

    51

    Установите отводящий шланг радиатора, установите фиксатор крепления отводящего шланга радиатора (1 шт.).
52. 52

    Подсоедините отводящий шланг радиатора к двигателю (ДВС) в сборе, установите крепёжный хомут отводящего шланга радиатора (1 шт.).

53.

    53

    Установите отводящий шланг радиатора, установите фиксатор крепления отводящего шланга радиатора (1 шт.).
54. 54

    Подсоедините отводящий шланг радиатора к двигателю (ДВС) в сборе, установите крепёжный хомут отводящего шланга радиатора (1 шт.).

55.

    55

    Установите крепёжный болт жгута массы жгута проводов двигателя (ДВС) в сборе (1 шт.). M01-89146616 Болт с шестигранной головкой в сборе с пружинной шайбой и плоской шайбой

    🔧 Головка 10 ммM01-89146616
56. 56

    Установите фиксатор жгута проводов двигателя в сборе (1 шт.).
57. 57

    Подсоедините разъём жгута проводов двигателя в сборе (2 шт.).

58.

    58

    Установите фиксатор жгута проводов двигателя в сборе (2 шт.).
59. 59

    Подсоедините разъём жгута проводов ЭБУ двигателя (2 шт.).

60.

    60

    Подсоедините топливоподающую трубку топливного бака в сборе III к топливному насосу высокого давления в сборе.

    Примечание

    • При подсоединении топливоподающей трубки топливного бака в сборе III к топливному насосу высокого давления в сборе избегайте отклонения от направления, приводящего к смещению уплотнительного кольца.
    • Подсоедините топливоподающую трубку топливного бака в сборе III к топливному насосу высокого давления в сборе до предельного положения, до щелчка «клик».

Моменты затяжки — сводка
