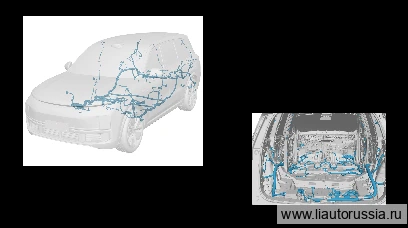

Жгут проводов кузова в сборе

Подготовительные работы 108

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Регулировка положения сиденья водителя в сборе
4. Регулировка положения переднего пассажирского сиденья в сборе
5. Двери багажника на электроприводе книга владельца
6. Шторка багажного отделения в сборе
7. Крышка багажника в сборе
8. Экранирующая крышка багажного отделения в сборе.
9. Кронштейн крышки багажного отделения в сборе
10. Демонтаж/монтаж узла ящика для инструментов багажника
11. облицовочная панель порога задней двери в сборе
12. Аккумулятор книга владельца
13. Высоковольтная система книга владельца
14. Левый солнцезащитный козырёк
15. Крепёжный крючок солнцезащитного козырька
16. облицовка верхней части левой стойки A в сборе
17. Правый солнцезащитный козырёк
18. Крепёжный крючок солнцезащитного козырька
19. Поручень потолка переднего ряда
20. облицовка верхней части правой стойки А в сборе
21. плафон для чтения в сборе
22. верхний кожух внутреннего зеркала заднего вида в сборе
23. нижний корпус-крышка внутреннего зеркала заднего вида в сборе
24. бокс для телефона центральной консоли в сборе
25. Внутренняя антенна BLE
26. мягкий подголовник
27. верхняя крышка кожуха направляющей сиденья
28. верхняя крышка кожуха направляющей сиденья
29. верхняя крышка кожуха направляющей сиденья
30. верхняя крышка кожуха направляющей сиденья
31. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
32. Коврик переднего пассажирского места в сборе
33. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
34. фонарь подсветки ног переднего ряда справа
35. правая защитная панель в ногах в сборе
36. средняя облицовка правой стойки B в сборе
37. облицовка верхней части правой стойки B в сборе.
38. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
39. облицовка нижней части правой стойки A в сборе.
40. Решётка воздуховода обдува ног второго ряда правая.
41. Коврик пола переднего пассажирского места в сборе
42. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
43. Компоненты сиденья второго ряда правой стороны — спинка двухместного сиденья второго ряда в сборе
44. Ковровые покрытия — коврик пола второго ряда в сборе
45. Задний правый потолочный поручень
46. Демонтаж/монтаж панели выключателя правой задней боковины и узла
47. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
48. облицовка правой задней боковины в сборе
49. монтажный кронштейн обшивки боковины правой стороны.
50. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
51. Ковровые покрытия — коврик пола водителя в сборе
52. верхняя крышка кожуха направляющей сиденья
53. верхняя крышка кожуха направляющей сиденья
54. верхняя крышка кожуха направляющей сиденья
55. верхняя крышка кожуха направляющей сиденья
56. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
57. Решётка воздуховода обдува ног второго ряда левая.
58. фонарь подсветки ног переднего ряда справа
59. левая защитная панель ножного пространства в сборе
60. левая нижняя облицовочная панель центральной консоли в сборе
61. педаль электронного акселератора в сборе
62. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
63. облицовка левого порога в сборе
64. Рукоятка внутренней рукоятки замка капота
65. облицовка нижней части левой стойки A в сборе.
66. Корпус центральной консоли в сборе
67. Коврик водительского сиденья в сборе
68. облицовка верхней части левой стойки B в сборе.
69. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
70. Ковровое покрытие второго ряда в сборе
71. Задний левый потолочный поручень
72. Демонтаж/монтаж панели выключателя левой задней боковины и узла
73. облицовка верхней части левой стойки D в сборе.
74. облицовка левой задней боковины в сборе
75. монтажный кронштейн отделки левой боковины
76. Сабвуфер
77. Контроллер заднего кузова в сборе
78. Внутрисалонная низкочастотная антенна
79. облицовка верхней части левой стойки C в сборе
80. Задняя теплоизоляционная прокладка — шумоизоляционный мат сиденья второго ряда
81. Демонтаж/монтаж узла потолка
82. защитная панель правого заднего комбинированного фонаря
83. правый задний комбинированный фонарь
84. защитная панель левого заднего комбинированного фонаря
85. левый задний комбинированный фонарь
86. Декоративный колпачок
87. Щётка стеклоочистителя основного рычага в сборе
88. Щётка стеклоочистителя вспомогательного рычага в сборе
89. Передняя защита моторного отсека
90. Задний уплотнитель моторного отсека
91. Левая защита моторного отсека в сборе
92. Правая защита моторного отсека в сборе
93. Облицовочная панель вентиляции переднего щита в сборе
94. верхняя крышка электрощита моторного отсека
95. Подъём и опускание автомобиля
96. Левая нижняя защита днища
97. Колесо в сборе
98. Левый передний подкрылок
99. Колесо в сборе
100. Правая передняя колёсная арка
101. Колесо в сборе
102. Правый задний подкрылок
103. Колесо в сборе
104. Левая задняя колёсная арка
105. Задняя защитная панель днища в сборе
106. Корпус защиты адсорбера в сборе
107. Защита топливного бака
108. Демонтаж/монтаж узла заднего бампера в сборе

Снятие 97 шагов

1.

   1

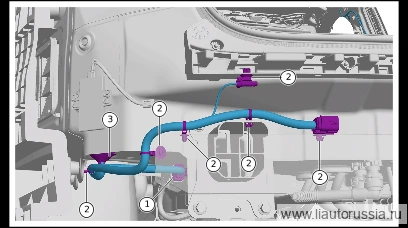

   Отсоедините разъём(1 шт.) жгута проводов кузова в сборе с жгутом проводов заднего электродвигателя.
2. 2

   Отсоедините защёлку (6 шт.) жгута проводов кузова в сборе в области заднего бампера.
3. 3

   Отсоедините заглушку (1 шт.) жгута проводов кузова в сборе в районе заднего бампера.

4.

   4

   Отсоедините фиксатор жгута проводов кузова в сборе в месте левого заднего комбинированного фонаря (1 шт.).
5. 5

   Отсоедините заглушку(1 шт.) жгута проводов в сборе в месте левого заднего комбинированного фонаря.

6.

   6

   Отсоедините разъём (2 шт.) жгута проводов кузова в сборе от блока управления ультразвуковым радаром.
7. 7

   Отсоедините фиксатор (5 шт.) жгута проводов кузова в сборе.
8. 8

   Отсоедините заглушку жгута проводов кузова в сборе (1 шт.).

9.

   9

   Отсоедините разъём(2 шт.) жгута проводов кузова в сборе.

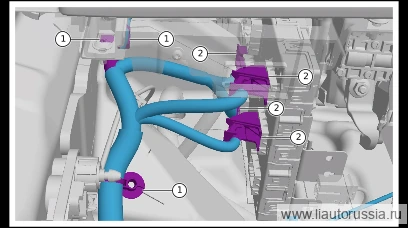

10. 10

    Отсоедините фиксатор (5 шт.) жгута проводов кузова в сборе.

11.

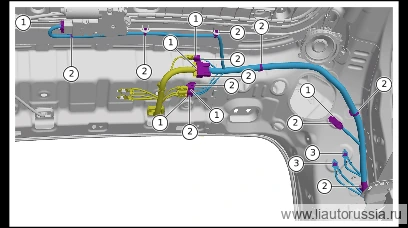

    11

    Отсоедините разъём(6 шт.) жгута проводов кузова в сборе.
12. 12

    Отсоедините фиксатор (11 шт.) жгута проводов кузова в сборе.
13. 13

    Выверните крепёжный болт (2 шт.) жгута проводов кузова в сборе.

    🔧 головка Примечание: M01-89146616 болт с шестигранной головкой, пружинная шайба и плоская шайба в сборе являются деталью одноразового использования, при каждом снятии и установке необходимо заменять новой деталью 10 ммM01-89146616одноразовая деталь

14.

    14

    Отсоедините разъём (3 шт.) жгута проводов кузова в сборе.
15. 15

    Отсоедините фиксатор (2 шт.) жгута проводов кузова в сборе.
16. 16

    Отсоедините заглушку жгута проводов кузова в сборе (1 шт.).

17.

    17

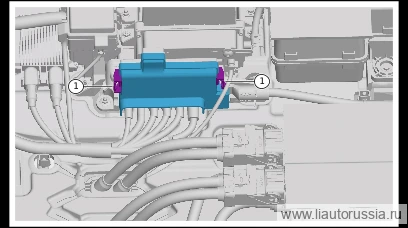

    Отсоедините фиксирующую защёлку верхней крышки резервного блока распределения питания (2 шт.), снимите верхнюю крышку резервного блока распределения питания.

18.

    18

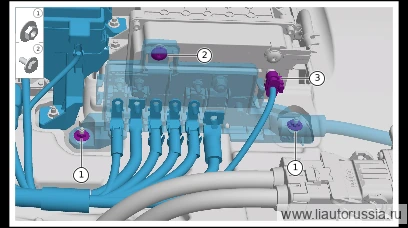

    Выверните крепёжную гайку(2 шт.) корпуса резервного блока распределения питания.

    🔧 Головка Внимание: D01-89320006 Гайка с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже необходимо заменять новой деталью 10 ммD01-89320006одноразовая деталь
19. 19

    Выверните крепёжный болт (1 шт.), соединяющий корпус резервного блока распределения питания с аккумуляторной батареей в сборе, отведите корпус резервного блока распределения питания в сторону.

    🔧 головка Примечание: болт с шестигранной головкой Q140B0612F70LS и плоская шайба в сборе являются деталью одноразового использования, при каждом снятии и установке необходимо заменять новой деталью 10 ммодноразовая деталь
20. 20

    Отсоедините разъём (1 шт.) жгута проводов кузова от аккумуляторной батареи.

    Примечание. Сначала разблокируйте кнопку первой ступени и вытяните её до крайнего положения, затем отсоедините разъём.

21.

    21

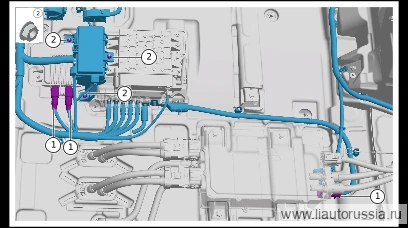

    Отсоедините защитный чехол жгута проводов кузова в сборе (3 шт.).
22. 22

    Выверните крепёжную гайку(3 шт.) кронштейна заднего электрощита, отсоедините узел заднего электрощита от кузова.

    🔧 Головка 10 мм

23.

    23

    Отсоедините разъём жгута проводов модуля мониторинга сети электропитания (1 шт.).
24. 24

    Выверните крепёжную гайку (1 шт.), соединяющую жгут проводов кузова в сборе с модулем мониторинга сети электропитания, отведите жгут проводов кузова в сторону.

    🔧 головка Примечание: цельнометаллическая шестигранная фланцевая стопорная гайка Q33808T13F70 является деталью одноразового использования, при каждом снятии и установке необходимо заменять новой деталью 13 ммодноразовая деталь

    Примечание. Оберните жгут проводов кузова тканевой изолентой во избежание повреждения электронного и электрооборудования.
25. 25

    Выверните крепёжную гайку (1 шт.), соединяющую жгут проводов кузова в сборе с модулем мониторинга сети электропитания.

    🔧 головка Внимание: цельнометаллическая самоконтрящаяся гайка с шестигранным фланцем Q33006F71 является деталью одноразового использования, после каждого снятия и установки необходимо заменять новой деталью 10 ммодноразовая деталь

    Примечание. Обмотайте жгут проводов кузова тканевой изоляционной лентой во избежание повреждения электронного и электрооборудования.

26.

    26

    Отсоедините разъём жгута проводов кузова в сборе от жгута проводов высоковольтного блока заряда-распределения в сборе (1 шт.).

    Примечание. Сначала разблокируйте кнопку первого уровня и вытяните до предельного положения, затем отсоедините соединение.
27. 27

    Выверните крепёжный болт(1 шт.) жгута положительного провода DC-DC.

    🔧 Головка 13 мм

28.

    28

    Отсоедините разъём (5 шт.) жгута проводов кузова в сборе.
29. 29

    Отсоедините фиксатор (18 шт.) жгута проводов кузова в сборе.
30. 30

    Выверните крепёжный болт (4 шт.) жгута проводов кузова в сборе.

    🔧 головка Примечание: M01-89146616 болт с шестигранной головкой, пружинная шайба и плоская шайба в сборе являются деталью одноразового использования, при каждом снятии и установке необходимо заменять новой деталью 10 ммM01-89146616одноразовая деталь

31.

    31

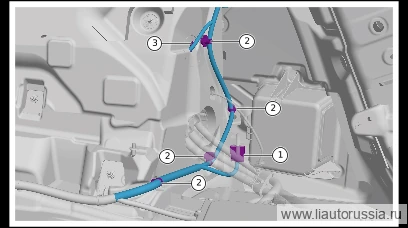

    Отсоедините разъём (1 шт.) жгута проводов кузова в сборе.
32. 32

    Отсоедините фиксатор (4 шт.) жгута проводов кузова в сборе.
33. 33

    Отсоедините заглушку жгута проводов кузова в сборе (1 шт.).

34.

    34

    Отсоедините защёлку (1 шт.) жгута проводов кузова в сборе в области правого заднего комбинированного фонаря.
35. 35

    Отсоедините заглушку (1 шт.) жгута проводов в сборе в районе правого заднего комбинированного фонаря.

36.

    36

    Отсоедините разъём жгута проводов кузова в сборе от ремня безопасности второго ряда правой стороны в сборе (1 шт.).
37. 37

    Отсоедините фиксирующую защёлку(4 шт.) жгута проводов кузова.
38. 38

    Отсоедините соединение трубопровода заднего омывателя в сборе 1 от трубопровода заднего омывателя в сборе 2 (1 место).

39.

    39

    Отсоедините разъём (4 шт.) жгута проводов кузова в сборе.
40. 40

    Отсоедините фиксатор (3 шт.) жгута проводов кузова в сборе.
41. 41

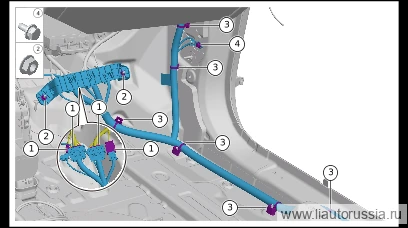

    Отсоедините заглушку жгута проводов кузова в сборе (1 шт.).

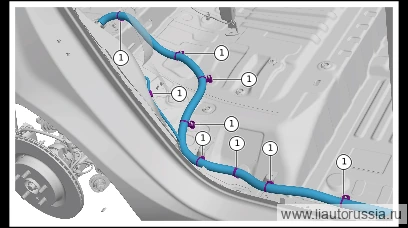

42.

    42

    Отсоедините фиксатор (9 шт.) жгута проводов кузова в сборе.

43.

    43

    Отсоедините разъём жгута проводов правой задней двери в сборе (1 шт.).

44.

    44

    Отсоедините разъём (1 шт.) жгута проводов кузова в сборе от правой шторки безопасности в сборе.

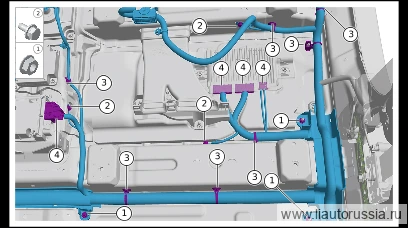

45. 45

    Отсоедините фиксатор (5 шт.) жгута проводов кузова в сборе.

46.

    46

    Отсоедините разъём (2 шт.) жгута проводов кузова в сборе от правой шторки безопасности в сборе.
47. 47

    Отсоедините фиксатор (10 шт.) жгута проводов кузова в сборе.
48. 48

    Выверните крепёжный болт жгута проводов кузова в сборе (1 шт.).

    🔧 головка Примечание: M01-89146616 Комплект «болт с шестигранной головкой, пружинная шайба и плоская шайба» является одноразовой деталью, при каждой разборке и сборке необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь

49.

    49

    Отсоедините разъём(4 шт.) жгута проводов кузова в сборе.
50. 50

    Отсоедините фиксатор (7 шт.) жгута проводов кузова в сборе.
51. 51

    Выверните крепёжный болт (3 шт.) жгута проводов кузова в сборе.

    🔧 головка Примечание: M01-89146616 болт с шестигранной головкой, пружинная шайба и плоская шайба в сборе являются деталью одноразового использования, при каждом снятии и установке необходимо заменять новой деталью 10 ммM01-89146616одноразовая деталь
52. 52

    Выверните крепёжную гайку (3 шт.) жгута проводов кузова в сборе.

    🔧 головка 10 мм

53.

    53

    Выверните крепёжный болт жгута проводов кузова в сборе (1 шт.).

    🔧 головка Примечание: M01-89146616 Комплект «болт с шестигранной головкой, пружинная шайба и плоская шайба» является одноразовой деталью, при каждой разборке и сборке необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь
54. 54

    Отсоедините фиксатор (6 шт.) жгута проводов кузова в сборе.
55. 55

    Выверните крепёжную гайку (2 шт.) жгута проводов кузова в сборе.

    🔧 головка 10 мм
56. 56

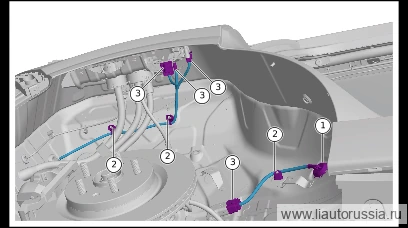

    Отсоедините разъём(4 шт.) жгута проводов кузова в сборе.

57.

    57

    Отсоедините разъём жгута проводов (1 шт.) правой передней двери в сборе.

58.

    58

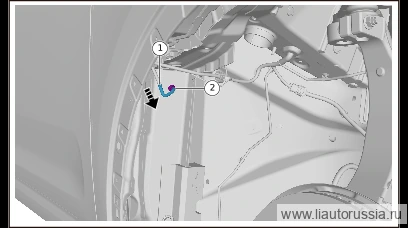

    Расстыкуйте магистраль заднего омывателя в сборе 1 в направлении стрелки.
59. 59

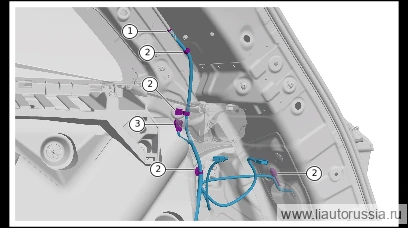

    Отсоедините резиновую заглушку (1 шт.) трубопровода заднего омывателя 1 в сборе от кузова.

60.

    60

    Отсоедините разъём(3 шт.) жгута проводов кузова в сборе.
61. 61

    Отсоедините фиксатор (5 шт.) жгута проводов кузова в сборе.

62.

    62

    Отсоедините разъём жгута проводов левой передней двери в сборе (1 шт.).

63.

    63

    Отсоедините разъём жгута проводов левой задней двери в сборе (1 шт.).

64.

    64

    Отсоедините разъём(1 шт.) жгута проводов кузова в сборе.
65. 65

    Отсоедините фиксатор (1 шт.) жгута проводов кузова в сборе.
66. 66

    Отсоедините заглушку (1 шт.) жгута проводов кузова в сборе, протяните жгут проводов кузова в сборе в салон.

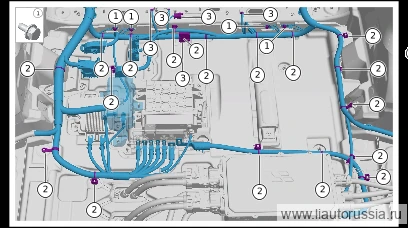

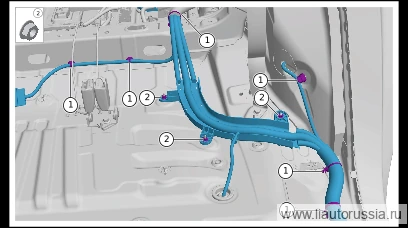

67.

    67

    Отсоедините фиксатор (6 шт.) жгута проводов кузова в сборе.
68. 68

    Выверните крепёжную гайку (3 шт.) жгута проводов кузова в сборе.

    🔧 головка 10 мм

69.

    69

    Отсоедините фиксатор (10 шт.) жгута проводов кузова в сборе.
70. 70

    Отсоедините разъём(6 шт.) жгута проводов кузова в сборе.
71. 71

    Выверните крепёжный болт (2 шт.) жгута проводов кузова в сборе.

    🔧 головка Примечание: M01-89146616 болт с шестигранной головкой, пружинная шайба и плоская шайба в сборе являются деталью одноразового использования, при каждом снятии и установке необходимо заменять новой деталью 10 ммM01-89146616одноразовая деталь
72. 72

    Выверните крепёжную гайку (3 шт.) жгута проводов кузова в сборе.

    🔧 головка 10 мм

73.

    73

    Отсоедините разъём(2 шт.) жгута проводов кузова в сборе.
74. 74

    Отсоедините фиксатор (8 шт.) жгута проводов кузова в сборе.

75.

    75

    Отсоедините разъём(2 шт.) жгута проводов кузова в сборе.
76. 76

    Отсоедините фиксатор (4 шт.) жгута проводов кузова в сборе.
77. 77

    Выверните крепёжный болт (2 шт.) жгута проводов кузова в сборе.

    🔧 головка Примечание: M01-89146616 болт с шестигранной головкой, пружинная шайба и плоская шайба в сборе являются деталью одноразового использования, при каждом снятии и установке необходимо заменять новой деталью 10 ммM01-89146616одноразовая деталь
78. 78

    Выверните крепёжную гайку (1 шт.) жгута проводов кузова в сборе.

    🔧 головка 10 мм

79.

    79

    Отсоедините разъём(1 шт.) жгута проводов кузова в сборе.
80. 80

    Выверните крепёжный болт жгута проводов кузова в сборе (2 шт.).

    🔧 головка Примечание: M01-89146616 Комплект «болт с шестигранной головкой, пружинная шайба и плоская шайба» является одноразовой деталью, при каждой разборке и сборке необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь
81. 81

    Выверните крепёжную гайку (3 шт.) жгута проводов кузова в сборе.

    🔧 головка 10 мм

82.

    82

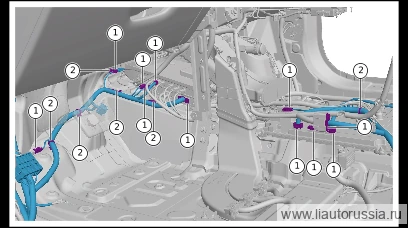

    Отсоедините разъём(11 шт.) жгута проводов кузова в сборе.
83. 83

    Выверните фиксатор жгута проводов кузова в сборе (6 шт.).

84.

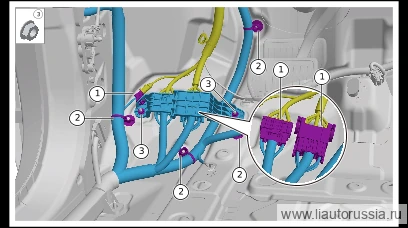

    84

    Отсоедините разъём(3 шт.) жгута проводов кузова в сборе.
85. 85

    Отсоедините фиксатор (4 шт.) жгута проводов кузова в сборе.
86. 86

    Выверните крепёжную гайку (2 шт.) жгута проводов кузова в сборе.

    🔧 головка 10 мм

87.

    87

    Отсоедините разъём(4 шт.) жгута проводов кузова в сборе.
88. 88

    Отсоедините фиксатор (3 шт.) жгута проводов кузова в сборе.

89.

    89

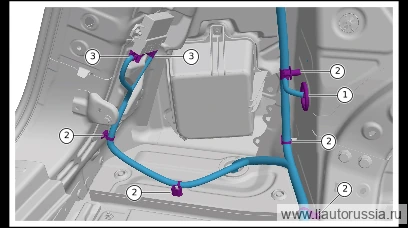

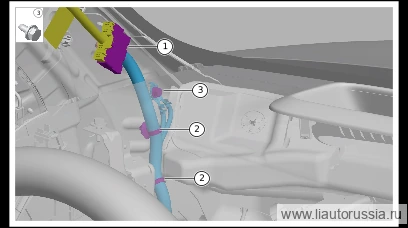

    Отсоедините разъём(1 шт.) жгута проводов кузова в сборе.
90. 90

    Отсоедините фиксатор (2 шт.) жгута проводов кузова в сборе.
91. 91

    Выверните крепёжный болт (1 шт.) жгута проводов кузова в сборе.

    🔧 головка Примечание: M01-89146616 болт с шестигранной головкой, пружинная шайба и плоская шайба в сборе являются деталью одноразового использования, при каждом снятии и установке необходимо заменять новой деталью 10 ммM01-89146616одноразовая деталь

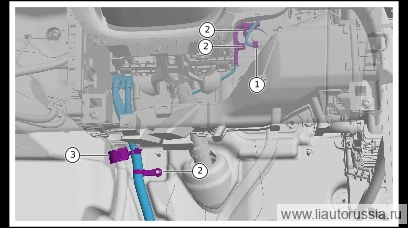

92.

    92

    Отсоедините разъём(1 шт.) жгута проводов кузова в сборе.
93. 93

    Отсоедините фиксатор (3 шт.) жгута проводов кузова в сборе.
94. 94

    Отсоедините крепёжный хомут(1 шт.) жгута проводов кузова в сборе.

95.

    95

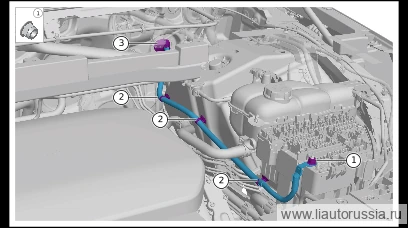

    Выверните крепёжную гайку (1 шт.) жгута проводов кузова в сборе.

    🔧 головка Примечание: шестигранная фланцевая стопорная гайка с неметаллической вставкой Q33808T13F70 является деталью одноразового использования, при каждом снятии и установке необходимо заменять новой деталью 13 ммодноразовая деталь
96. 96

    Отсоедините фиксатор (3 шт.) жгута проводов кузова в сборе.
97. 97

    Отсоедините заглушку (1 шт.) жгута проводов кузова в сборе, протяните его в салон, снимите жгут проводов кузова в сборе.

Установка 96 шагов

1.

   1

   Установите жгут проводов кузова в сборе, проденьте часть жгута проводов кузова в сборе наружу автомобиля, установите заглушку жгута проводов кузова в сборе (1 шт.).
2. 2

   Установите фиксатор жгута проводов кузова в сборе (3 шт.).
3. 3

   Установите крепёжную гайку(1 шт.) жгута проводов кузова в сборе. Стопорная гайка с шестигранной фланцевой головкой и невыпадающей неметаллической вставкой Q33808T13F70 Момент затяжки: 13±1 Н·м

   ⚙︎ 13±1 Н·м🔧 Головка Внимание: стопорная гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33808T13F70 является одноразовой деталью, при каждом демонтаже необходимо заменять новой деталью 13 ммодноразовая деталь

4.

   4

   Установите крепёжный хомут (1 шт.) жгута проводов кузова в сборе.
5. 5

   Установите фиксатор жгута проводов кузова в сборе (3 шт.).
6. 6

   Установите разъём (1 шт.) жгута проводов кузова в сборе.

7.

   7

   Установите крепёжный болт жгута проводов кузова в сборе (1 шт.). M01-89146616 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Примечание: M01-89146616 Комплект «болт с шестигранной головкой, пружинная шайба и плоская шайба» является одноразовой деталью, при каждой разборке и сборке необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь
8. 8

   Установите фиксатор жгута проводов кузова в сборе (2 шт.).
9. 9

   Установите разъём (1 шт.) жгута проводов кузова в сборе.

10.

    10

    Установите фиксатор жгута проводов кузова в сборе (3 шт.).
11. 11

    Установите разъём (4 шт.) жгута проводов кузова в сборе.

12.

    12

    Установите крепёжную гайку(2 шт.) жгута проводов кузова в сборе. Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Головка 10 мм
13. 13

    Установите фиксатор жгута проводов кузова в сборе (4 шт.).
14. 14

    Установите разъём (3 шт.) жгута проводов кузова в сборе.

15.

    15

    Установите фиксирующую защёлку (6 шт.) жгута проводов кузова в сборе.
16. 16

    Установите разъём (11 шт.) жгута проводов кузова в сборе.

17.

    17

    Установите крепёжную гайку(3 шт.) жгута проводов кузова в сборе. Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Головка 10 мм
18. 18

    Установите крепёжный болт жгута проводов кузова в сборе (2 шт.). M01-89146616 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Примечание: M01-89146616 Комплект «болт с шестигранной головкой, пружинная шайба и плоская шайба» является одноразовой деталью, при каждой разборке и сборке необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь
19. 19

    Установите разъём (1 шт.) жгута проводов кузова в сборе.

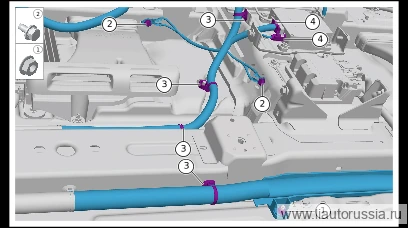

20.

    20

    Установите крепёжную гайку(1 шт.) жгута проводов кузова в сборе. Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Головка 10 мм
21. 21

    Установите крепёжный болт жгута проводов кузова в сборе (2 шт.). M01-89146616 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Примечание: M01-89146616 Комплект «болт с шестигранной головкой, пружинная шайба и плоская шайба» является одноразовой деталью, при каждой разборке и сборке необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь
22. 22

    Установите фиксатор жгута проводов кузова в сборе (4 шт.).
23. 23

    Установите разъём (2 шт.) жгута проводов кузова в сборе.

24.

    24

    Установите фиксатор жгута проводов кузова в сборе (8 шт.).
25. 25

    Установите разъём (2 шт.) жгута проводов кузова в сборе.

26.

    26

    Установите крепёжную гайку(3 шт.) жгута проводов кузова в сборе. Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Головка 10 мм
27. 27

    Установите крепёжный болт жгута проводов кузова в сборе (2 шт.). M01-89146616 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Примечание: M01-89146616 Комплект «болт с шестигранной головкой, пружинная шайба и плоская шайба» является одноразовой деталью, при каждой разборке и сборке необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь
28. 28

    Установите разъём (6 шт.) жгута проводов кузова в сборе.
29. 29

    Установите фиксатор жгута проводов кузова в сборе (10 шт.).

30.

    30

    Установите крепёжную гайку(3 шт.) жгута проводов кузова в сборе. Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Головка 10 мм
31. 31

    Установите фиксатор жгута проводов кузова в сборе (6 шт.).

32.

    32

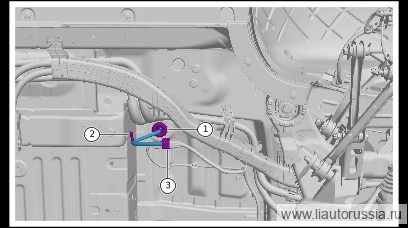

    Протяните жгут проводов кузова в сборе наружу, установите заглушку (1 шт.) жгута проводов кузова в сборе.
33. 33

    Установите фиксатор жгута проводов кузова в сборе (1 шт.).

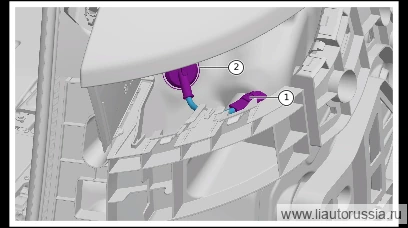

34. 34

    Установите разъём (1 шт.) жгута проводов кузова в сборе.

35.

    35

    Установите разъём жгута проводов левой задней двери в сборе (1 шт.).

36.

    36

    Установите разъём(1 шт.) жгута проводов левой передней двери в сборе.

37.

    37

    Установите фиксатор жгута проводов кузова в сборе (5 шт.).
38. 38

    Установите разъём (3 шт.) жгута проводов кузова в сборе.

39.

    39

    Установите резиновую заглушку трубопровода омывателя заднего стекла в сборе 1 (1 шт.). 2. Установите трубопровод омывателя заднего стекла в сборе 1 в направлении стрелки.

40.

    40

    Установите разъём (1 шт.) жгута проводов правой передней двери в сборе.

41.

    41

    Установите разъём (4 шт.) жгута проводов кузова в сборе.
42. 42

    Установите крепёжную гайку(2 шт.) жгута проводов кузова в сборе. Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Головка 10 мм
43. 43

    Установите фиксатор жгута проводов кузова в сборе (7 шт.).
44. 44

    Установите крепёжный болт жгута проводов кузова в сборе (1 шт.). M01-89146616 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Примечание: M01-89146616 Комплект «болт с шестигранной головкой, пружинная шайба и плоская шайба» является одноразовой деталью, при каждой разборке и сборке необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь

45.

    45

    Установите крепёжную гайку(3 шт.) жгута проводов кузова в сборе. Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Головка 10 мм
46. 46

    Установите крепёжный болт жгута проводов кузова в сборе (3 шт.). M01-89146616 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Примечание: M01-89146616 Комплект «болт с шестигранной головкой, пружинная шайба и плоская шайба» является одноразовой деталью, при каждой разборке и сборке необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь
47. 47

    Установите фиксатор жгута проводов кузова в сборе (7 шт.).
48. 48

    Установите разъём (4 шт.) жгута проводов кузова в сборе.

49.

    49

    Установите крепёжный болт жгута проводов кузова в сборе (1 шт.). M01-89146616 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Примечание: M01-89146616 Комплект «болт с шестигранной головкой, пружинная шайба и плоская шайба» является одноразовой деталью, при каждой разборке и сборке необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь
50. 50

    Установите фиксатор жгута проводов кузова в сборе (10 шт.).
51. 51

    Установите разъём (2 шт.) жгута проводов кузова в сборе и правой шторки безопасности в сборе.

52.

    52

    Установите фиксатор жгута проводов кузова в сборе (5 шт.).
53. 53

    Установите разъём (1 шт.) жгута проводов кузова в сборе и правой шторки безопасности в сборе.

54.

    54

    Установите разъём жгута проводов правой задней двери в сборе (1 шт.).

55.

    55

    Установите фиксатор жгута проводов кузова в сборе (9 шт.).

56.

    56

    Установите заглушку(1 шт.) жгута проводов кузова в сборе.
57. 57

    Установите фиксатор жгута проводов кузова в сборе (3 шт.).
58. 58

    Установите разъём (4 шт.) жгута проводов кузова в сборе.

59.

    59

    Установите соединение трубопровода заднего омывателя в сборе 1 с трубопроводом заднего омывателя в сборе 2 (1 место).
60. 60

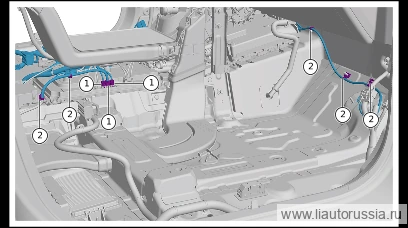

    Установите фиксатор (4 шт.) жгута проводов кузова.
61. 61

    Установите разъём жгута проводов кузова в сборе и ремня безопасности второго ряда правой стороны в сборе (1 шт.).

62.

    62

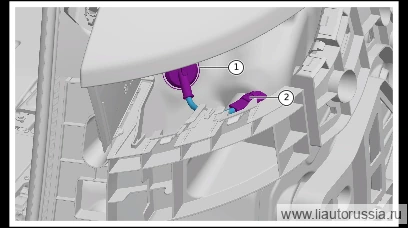

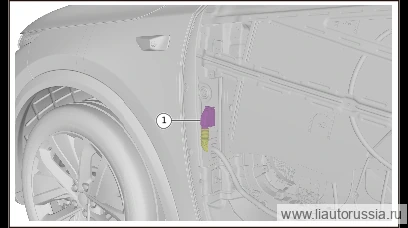

    Установите заглушку(1 шт.) жгута проводов в сборе в месте правого заднего комбинированного фонаря.
63. 63

    Установите защёлку (1 шт.) жгута проводов кузова в сборе в области правого заднего комбинированного фонаря.

64.

    64

    Установите заглушку(1 шт.) жгута проводов кузова в сборе.
65. 65

    Установите фиксатор (4 шт.) жгута проводов кузова в сборе.

66.

    66

    Установите разъём (1 шт.) жгута проводов кузова в сборе.

67.

    67

    Установите крепёжный болт жгута проводов кузова в сборе (4 шт.). M01-89146616 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Примечание: M01-89146616 Комплект «болт с шестигранной головкой, пружинная шайба и плоская шайба» является одноразовой деталью, при каждой разборке и сборке необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь
68. 68

    Установите фиксатор (18 шт.) жгута проводов кузова в сборе.
69. 69

    Установите разъём (5 шт.) жгута проводов кузова в сборе.

70.

    70

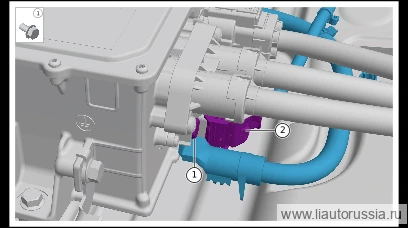

    Установите крепёжный болт(1 шт.) жгута положительного провода DC-DC. Q1860816F70 Болт с шестигранной фланцевой головкой Момент затяжки: 15±1.5 Н·м

    ⚙︎ 15±1.5 Н·м🔧 Головка Внимание: Q1860816F70 Болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже необходимо заменять новой деталью 13 ммQ1860816F70одноразовая деталь
71. 71

    Установите разъём жгута проводов кузова в сборе и жгута проводов высоковольтного блока заряда-распределения в сборе (1 шт.).

72.

    72

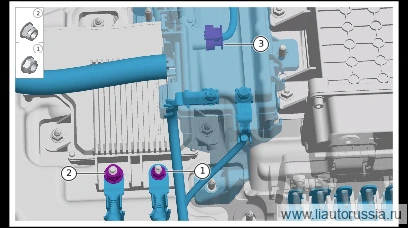

    Подсоедините и установите жгут проводов кузова, установите крепёжную гайку(1 шт.) жгута проводов кузова с модулем мониторинга сети электропитания. Цельнометаллическая стопорная гайка с шестигранной фланцевой головкой Q33006F71 Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Головка Внимание: цельнометаллическая стопорная гайка с шестигранной фланцевой головкой Q33006F71 является одноразовой деталью, при каждом демонтаже необходимо заменять новой деталью 10 ммодноразовая деталь

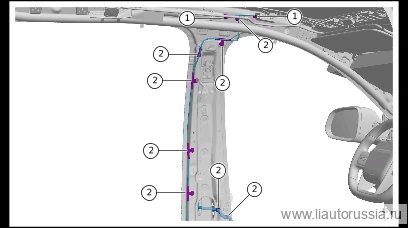

73. 73

    Подсоедините и установите жгут проводов кузова, установите крепёжную гайку (1 шт.) жгута проводов кузова с модулем мониторинга сети электропитания. Шестигранная фланцевая стопорная гайка с неметаллической вставкой Q33808T13F70 Момент затяжки: 13±1 Н·м

    ⚙︎ 13±1 Н·м🔧 головка Примечание: цельнометаллическая шестигранная фланцевая стопорная гайка Q33808T13F70 является деталью одноразового использования, при каждом снятии и установке необходимо заменять новой деталью 13 ммодноразовая деталь
74. 74

    Установите разъём (1 шт.) жгута проводов модуля мониторинга сети электропитания.

75.

    75

    Установите соединение узла заднего электрического блока с кузовом, установите крепёжную гайку кронштейна заднего электрического блока (3 шт.). Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм
76. 76

    Установите защитный чехол(3 шт.) жгута проводов кузова в сборе.

77.

    77

    Установите разъём (1 шт.) жгута проводов кузова с аккумуляторной батареей.
78. 78

    Установите крепёжный винт (1 шт.), соединяющий блок резервной коробки распределения питания с аккумуляторной батареей в сборе. Q140B0612F70LS болт с шестигранной головкой и плоской шайбой в сборе Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Внимание: болт с шестигранной головкой и плоской шайбой в сборе Q140B0612F70LS является деталью одноразового использования, после каждого снятия и установки необходимо заменять новой деталью 10 ммодноразовая деталь
79. 79

    Установите крепёжную гайку корпуса резервного блока распределения питания (2 шт.). D01-89320006 Шестигранная фланцевая гайка Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Примечание: D01-89320006 Шестигранная фланцевая гайка является одноразовой деталью, при каждой разборке и сборке необходимо заменять новой деталью 10 ммD01-89320006одноразовая деталь

80.

    80

    Установите верхнюю крышку резервного блока распределения питания, установите фиксирующую защёлку(2 шт.), убедитесь, что установка выполнена до места фиксации.

81.

    81

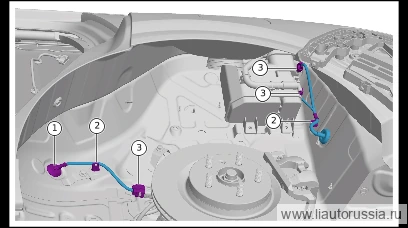

    Установите заглушку(1 шт.) жгута проводов кузова в сборе.
82. 82

    Установите фиксатор (2 шт.) жгута проводов кузова в сборе.
83. 83

    Установите разъём (3 шт.) жгута проводов кузова в сборе.

84.

    84

    Установите крепёжный болт жгута проводов кузова в сборе (2 шт.). M01-89146616 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Примечание: M01-89146616 Комплект «болт с шестигранной головкой, пружинная шайба и плоская шайба» является одноразовой деталью, при каждой разборке и сборке необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь
85. 85

    Установите фиксатор (11 шт.) жгута проводов кузова в сборе.
86. 86

    Установите разъём (6 шт.) жгута проводов кузова в сборе.

87.

    87

    Установите фиксатор (5 шт.) жгута проводов кузова в сборе.
88. 88

    Установите разъём (2 шт.) жгута проводов кузова в сборе.

89.

    89

    Установите заглушку(1 шт.) жгута проводов кузова в сборе.
90. 90

    Установите фиксатор (5 шт.) жгута проводов кузова в сборе.
91. 91

    Установите разъём (2 шт.) жгута проводов кузова в сборе и блока управления ультразвуковым радаром.

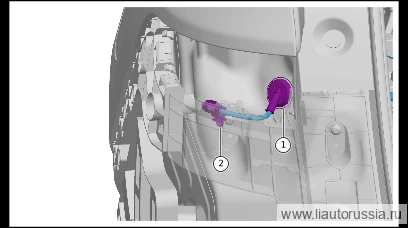

92.

    92

    Установите заглушку жгута проводов в сборе в месте левого заднего комбинированного фонаря (1 шт.).
93. 93

    Установите защёлку(1 шт.) жгута проводов кузова в сборе в месте левого заднего комбинированного фонаря.

94.

    94

    Установите заглушку (1 шт.) жгута проводов кузова в сборе в области заднего бампера.
95. 95

    Установите фиксатор (6 шт.) жгута проводов кузова в сборе в районе заднего бампера.
96. 96

    Установите разъём жгута проводов кузова в сборе и жгута проводов заднего электродвигателя (1 шт.).

Моменты затяжки — сводка
