Облицовка верхней части левой стойки D в сборе.
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже/монтаже не допускайте повреждения элементов салона.
- После завершения установки с помощью пластиковой лопатки поддейте кромку уплотнителя дверной рамы и прижмите её поверх облицовки в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Двери багажника на электроприводе книга владельца
Снятие 2 шагов
-

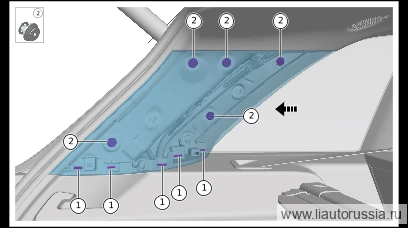

С помощью пластиковой лопатки-съёмника отожмите фиксирующие клипсы верхней облицовки левой стойки D в сборе (5 шт.).
A01-55000013одноразовая детальПримечание- A01-55000013 пластиковая клипса — одноразовая деталь, при каждой разборке/сборке необходимо заменять её новой.
- Снимите оставшиеся на кузове фиксирующие клипсы, замените их новыми.
-
Отсоедините фиксирующую защёлку соединения верхней облицовки левой стойки D в сборе с блоком верхней облицовки левой задней боковины (5 шт.), в направлении, указанном стрелкой, отсоедините верхнюю облицовку левой стойки D в сборе.
Установка 2 шагов
-
Установите верхнюю облицовку левой стойки D в сборе по направлению стрелки, установите фиксатор соединения верхней облицовки левой стойки D в сборе с блоком верхней облицовки левой задней боковины (5 шт.), убедитесь, что он установлен до места.
-
Установите фиксирующую клипсу верхней облицовочной панели левой стойки D в сборе (5 шт.), убедитесь в надёжности установки. A01-55000013 Пластиковая клипса.
A01-55000013одноразовая детальПримечание- A01-55000013 пластиковая клипса является одноразовой деталью, при каждой разборке/сборке необходимо заменять её новой.
- Снимите оставшуюся на кузове фиксирующую клипсу, замените новой клипсой.
