Облицовка верхней части правой стойки А в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже соблюдайте осторожность, чтобы не повредить элементы внутренней отделки.
- При демонтаже соблюдайте осторожность, чтобы не повредить лакокрасочное покрытие.
- После завершения установки пластиковой лопаткой выведите кромку уплотнителя дверного проёма наружу и прижмите её поверх облицовки в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Двери автомобиля книга владельца
Снятие 4 шагов
-

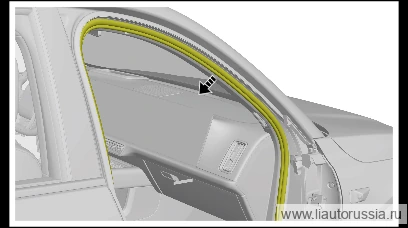

Отсоедините уплотнитель проёма правой передней двери от кузова в направлении, указанном стрелкой.
-
В направлении, указанном стрелкой, отсоедините противосъёмную защёлку боковой шторки безопасности (1 шт.) от кузова.
-
С помощью пластиковой монтажной лопатки в направлении стрелки отожмите металлические фиксирующие клипсы (2 шт.) верхней облицовки стойки А (правой) в сборе.
W01-89689120одноразовая детальПримечание- Металлические клипсы W01-89689120 являются одноразовыми деталями, при каждой разборке/сборке их необходимо заменять на новые.
- Перед поддеванием верхней облицовки стойки А (правой) в сборе подложите полотенце вокруг точки поддевания для защиты от царапин.
-
Нажав в указанном месте, отсоедините соединение противосъёмной защёлки боковой шторки безопасности с верхней облицовкой правой стойки A, снимите верхнюю облицовку правой стойки A в сборе.
Установка 3 шагов
-

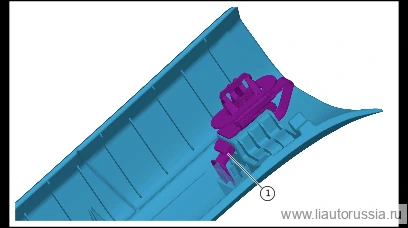

Установите верхнюю облицовку правой стойки A в сборе, установите фиксирующую клипсу от выпадения шторки безопасности в соединении с верхней облицовкой правой стойки A, убедитесь в правильности установки.
-
В направлении, указанном стрелкой, установите фиксирующую металлическую защёлку верхней облицовки правой стойки А в сборе (2 шт.), убедитесь, что она установлена до упора.
W01-89689120одноразовая детальПримечание- W01-89689120 Металлическая защёлка является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью. 2.
- В направлении, указанном стрелкой, установите противосъёмную защёлку боковой шторки безопасности, убедитесь, что она установлена до упора.
-

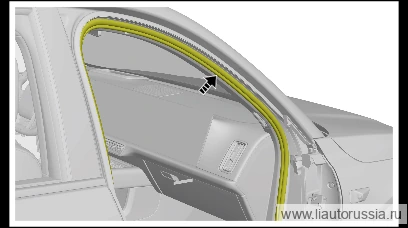

Установите уплотнитель проёма правой передней двери по направлению стрелки.
