Сиденье водителя в сборе, деталь — сиденье водителя в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- Демонтируйте осторожно, не повредите чехол сиденья.
- Обязательно следите за тем, чтобы не повредить элементы интерьера при демонтаже/монтаже.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- мягкий подголовник
Снятие 5 шагов
-
Снимите защитный чехол PLP ремня безопасности, с помощью плоской отвёртки расстыкуйте соединение левого переднего ремня безопасности в сборе с водительским сиденьем в сборе.
-

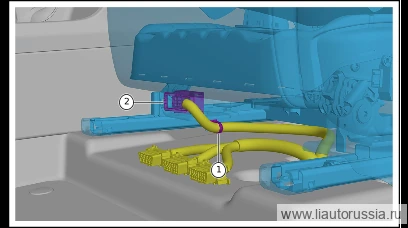

Отсоедините разъём (1 шт.) жгута проводов кузова и жгута проводов сиденья водителя в сборе.
-
Расстыкуйте фиксирующую защёлку (1 шт.) жгута проводов кузова.
-

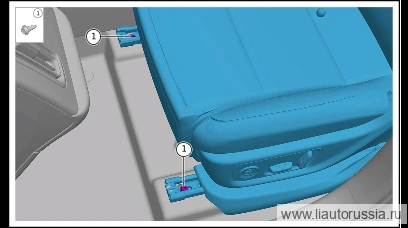

Выверните передний крепёжный болт (2 шт.) водительского сиденья в сборе.
🔧 торцевая головка с отвёрткой Внимание: X01-89215103 фланцевый винт с цилиндрической головкой и внутренним шестигранным шлицем (Torx) является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новым T50X01-89215103одноразовая деталь -

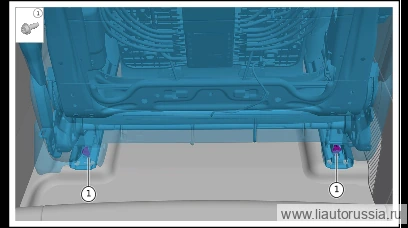

Выверните задние крепёжные болты (2 шт.) водительского сиденья в сборе, снимите водительское сиденье в сборе.
🔧 отвёрточная головка Внимание: винт X01-89215103 с фланцевой цилиндрической головкой и внутренним шестигранным звездообразным шлицем является одноразовой деталью — после каждого демонтажа/монтажа необходимо заменять его на новый T50X01-89215103одноразовая деталь
Установка 5 шагов
-
Установите задние крепёжные болты (2 шт.) водительского сиденья в сборе. X01-89215103 винт с шестигранно-звёздообразным (Torx) шлицем, цилиндрической головкой и фланцем Момент затяжки: 45±5 Н·м
⚙︎ 45±5 Н·м🔧 торцевая головка Внимание: X01-89215103 винт с шестигранно-звёздообразным (Torx) шлицем, цилиндрической головкой и фланцем — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью T50X01-89215103одноразовая деталь -
Установите передний крепёжный болт (2 шт.) сиденья водителя в сборе. X01-89215103 Винт с цилиндрической головкой, фланцем и внутренним шестигранно-звёздчатым шлицем Момент затяжки: 45±5 Н·м
⚙︎ 45±5 Н·м🔧 торцевая головка отвёртки Примечание: винт с цилиндрической головкой, фланцем и внутренним шестигранно-звёздчатым шлицем X01-89215103 является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым T50X01-89215103одноразовая деталь -
Установите фиксирующие защёлки жгута проводов кузова (1 шт.).
-
Подсоедините разъём (1 шт.) жгута проводов кузова и жгута проводов водительского сиденья в сборе.
-
Подсоедините ремень безопасности переднего левого сиденья в сборе к сиденью водителя в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите задние крепёжные болты (2 шт.) водительского сиденья в сбор… | 45±5 Н·м |
| Установите передний крепёжный болт (2 шт.) сиденья водителя в сборе. X… | 45±5 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Самообучение сиденья водителя
