Левая нижняя облицовочная панель центральной консоли в сборе

Центральная консоль · Li L6 2024 · стр. 2530–2531 оригинала
3 шагов снятия3 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Левая нижняя облицовочная панель центральной консоли в сборе

Подготовительные работы 11

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. верхняя крышка кожуха направляющей сиденья
  6. верхняя крышка кожуха направляющей сиденья
  7. верхняя крышка кожуха направляющей сиденья
  8. верхняя крышка кожуха направляющей сиденья
  9. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  10. фонарь подсветки ног переднего ряда справа
  11. левая защитная панель ножного пространства в сборе

Снятие 3 шагов

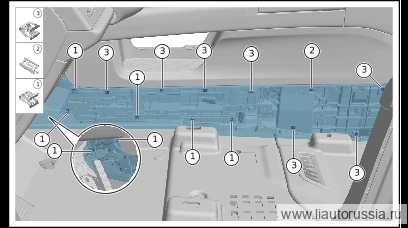

  1. Шаг 1

    Отсоедините фиксатор (7 шт.) нижней левой декоративной панели центральной консоли в сборе.

    X01-89689107одноразовая деталь
    Примечание. Упругая клипса X01-89689107 является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять её новой деталью.

  2. Отсоедините фиксирующую защёлку (1 шт.) левой нижней облицовочной панели центральной консоли в сборе.

    X01-89680204одноразовая деталь
    Примечание. X01-89680204 металлическая защёлка является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью.

  3. Отсоедините фиксатор (7 шт.) левой нижней декоративной панели центральной консоли в сборе, снимите левую нижнюю декоративную панель центральной консоли в сборе.

    X01-89689104одноразовая деталь
    Примечание
    • X01-89689104 пружинный зажим является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новым.
    • При отсоединении фиксаторов левой нижней декоративной панели центральной консоли в сборе демонтаж следует производить последовательно от задней части автомобиля к передней.
    • Перед поддеванием левой нижней декоративной панели центральной консоли в сборе постелите полотенце вокруг точки поддевания для защиты от царапин.

Установка 3 шагов

  1. Шаг 1

    Установите левую нижнюю облицовку центральной консоли в сборе, установите фиксирующую защёлку левой нижней облицовки центральной консоли в сборе (7 шт.).

    X01-89689104одноразовая деталь
    Примечание. X01-89689104 упругая клипса является деталью одноразового использования, после каждого снятия и установки её необходимо заменить на новую.

  2. Установите фиксатор (1 шт.) нижней левой декоративной панели центральной консоли в сборе.

    X01-89680204одноразовая деталь
    Примечание. Металлический фиксатор X01-89680204 является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять его новой деталью.
  3. Шаг 3

    Установите фиксирующую защёлку (7 шт.) левой нижней облицовочной панели центральной консоли в сборе.

    X01-89689107одноразовая деталь
    Примечание
    • X01-89689107 упругая прижимная пластина является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью.
    • При установке фиксирующей защёлки левой нижней облицовочной панели центральной консоли в сборе монтаж следует выполнять последовательно от передней части автомобиля к задней.
