Левая защитная панель ножного пространства в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- фонарь подсветки ног переднего ряда справа
Снятие 1 шагов
-

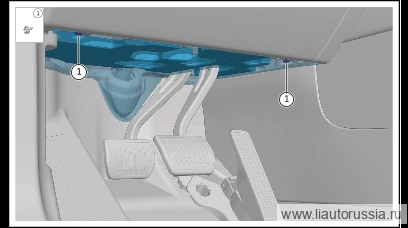

Выверните крепёжный винт нижней левой защиты в районе ног в сборе, снимите нижнюю левую защиту в районе ног в сборе.
🔧 крестовая отвёртка
Установка 1 шагов
-
Установите левую защитную панель в ножной зоне в сборе, установите крепёжный винт (2 шт.). Q221B4216F38 комбинированный крепёж: самонарезающий винт с крестообразным шлицем и цилиндрической головкой и плоская шайба. Момент затяжки: 1.5±0.2 Н·м
⚙︎ 1.5±0.2 Н·м🔧 крестовая отвёртка
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите левую защитную панель в ножной зоне в сборе, установите кре… | 1.5±0.2 Н·м |
