Монтажный кронштейн отделки левой боковины

Подготовительные работы 17

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Двери багажника на электроприводе книга владельца
4. Складывание и поднятие спинки сиденья второго ряда
5. Крышка багажника в сборе
6. Аккумулятор книга владельца
7. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
8. облицовка левого порога в сборе
9. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
10. Шторка багажного отделения в сборе
11. Экранирующая крышка багажного отделения в сборе.
12. Кронштейн крышки багажного отделения в сборе
13. Демонтаж/монтаж узла ящика для инструментов багажника
14. облицовочная панель порога задней двери в сборе
15. Демонтаж/монтаж панели выключателя левой задней боковины и узла
16. облицовка верхней части левой стойки D в сборе.
17. облицовка левой задней боковины в сборе

Снятие 1 шагов

1. 1

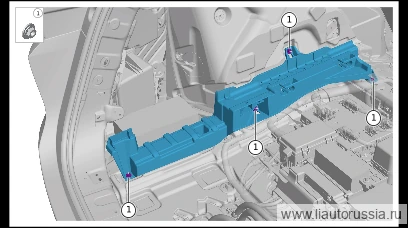

   Выверните крепёжные гайки монтажного кронштейна обшивки боковины левой стороны (4 шт.), извлеките монтажный кронштейн обшивки боковины левой стороны.

   🔧 Головка 10 мм

Установка 1 шагов

1.

   1

   Установите монтажный кронштейн облицовки левой боковины, установите фиксирующую гайку монтажного кронштейна облицовки левой боковины (4 шт.). M01-89320206 Комбинация шестигранной фланцевой гайки и плоской шайбы Момент затяжки: 3±0.5 Н·м

   ⚙︎ 3±0.5 Н·м🔧 Головка 10 ммM01-89320206
