Облицовка левой задней боковины в сборе

Подготовительные работы 16

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Двери багажника на электроприводе книга владельца
4. Складывание и поднятие спинки сиденья второго ряда
5. Крышка багажника в сборе
6. Аккумулятор книга владельца
7. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
8. облицовка левого порога в сборе
9. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
10. Шторка багажного отделения в сборе
11. Экранирующая крышка багажного отделения в сборе.
12. Кронштейн крышки багажного отделения в сборе
13. Демонтаж/монтаж узла ящика для инструментов багажника
14. облицовочная панель порога задней двери в сборе
15. Демонтаж/монтаж панели выключателя левой задней боковины и узла
16. облицовка верхней части левой стойки D в сборе.

Снятие 7 шагов

1. 1

   Выверните крепёжный болт крепления ремня безопасности (1 шт.).

   🔧 головка 14 мм

2.

   2

   С помощью лопатки в направлении стрелки отсоедините соединение крышки ремня безопасности с облицовкой левой задней боковины в сборе, выведите ремень безопасности через облицовку левой задней боковины в сборе.

   Примечание. Необходимо защитить места контакта крышки ремня безопасности с облицовкой задней боковины в сборе, чтобы избежать повреждения облицовки.

3.

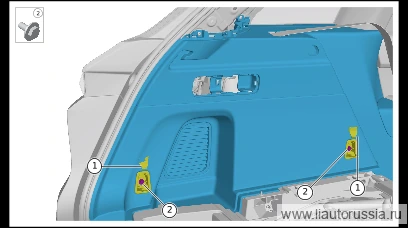

   3

   С помощью лопатки откройте наружную крышку скобы багажника.
4. 4

   Выверните фиксирующий болт ручки багажного отделения (2 шт.), извлеките ручку багажного отделения.

   🔧 головка 10 мм

5.

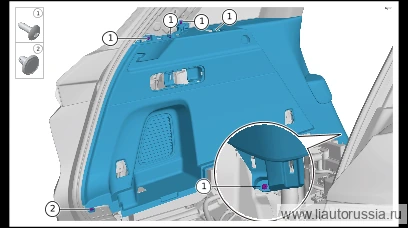

   5

   Выверните крепёжные саморезы облицовки левой задней боковины в сборе (5 шт.).

   🔧 крестовая отвёртка
6. 6

   Снимите разъёмные клипсы крепления обшивки левой задней боковины в сборе (1 шт.).

   D01-89694103одноразовая деталь

   Примечание. D01-89694103 разъёмная клипса — одноразовая деталь, при каждой разборке/сборке необходимо заменять её новой.

7.

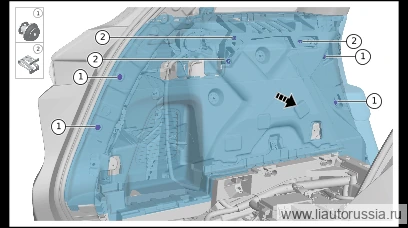

   7

   В направлении, указанном стрелкой, снимите фиксирующую защёлку облицовки левой задней боковины в сборе (4 шт.).

   A01-55000013X01-89689104одноразовая деталь

   Примечание

   • A01-55000013 Пластиковая защёлка является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью.
   • Снимите защёлку, оставшуюся на кузове, замените новой защёлкой. 2.
   • В направлении, указанном стрелкой, снимите упругую зажимную пластину облицовки левой задней боковины в сборе (3 шт.), извлеките облицовку левой задней боковины в сборе.
   • X01-89689104 Упругая зажимная пластина является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью.
   • Снимите зажимную пластину, оставшуюся на кузове, замените новой зажимной пластиной.

Установка 6 шагов

1.

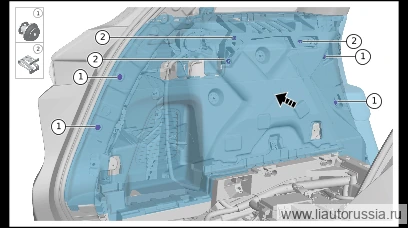

   1

   Установите отделочную панель левой задней боковины в сборе, в направлении стрелки установите фиксирующие клипсы отделочной панели левой задней боковины в сборе (4 шт.).

   A01-55000013X01-89689104одноразовая деталь

   Примечание

   • A01-55000013 пластиковая клипса является одноразовой деталью, при каждой разборке/сборке необходимо заменять её новой.
   • Снимите оставшуюся на кузове фиксирующую клипсу, замените новой клипсой. 2.
   • В направлении стрелки установите упругие зажимные пластины отделочной панели левой задней боковины в сборе (3 шт.).
   • X01-89689104 упругая зажимная пластина является одноразовой деталью, при каждой разборке/сборке необходимо заменять её новой.
   • Снимите оставшуюся на кузове упругую зажимную пластину, замените новой.

2.

   2

   Установите крепёжные винты (5 шт.) обшивки левой задней боковины кузова в сборе. Q2734816F38 Саморез с крестообразным шлицем и полукруглой головкой большого диаметра Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38
3. 3

   Установите разъёмные клипсы крепления обшивки левой задней боковины в сборе (1 шт.).

   D01-89694103одноразовая деталь

   Примечание. D01-89694103 разъёмная клипса — одноразовая деталь, при каждой разборке/сборке необходимо заменять её новой.

4.

   4

   Установите скобу багажника, установите фиксирующий болт скобы багажника (2 шт.). Q140B0616F38L Комбинация шестигранного болта и плоской шайбы Момент затяжки: 9±1 Н·м Верните на место наружную крышку скобы багажника.

   ⚙︎ 9±1 Н·м🔧 Головка 2 10 мм

5.

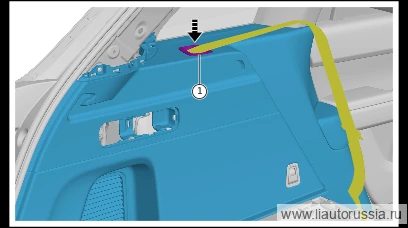

   5

   Проденьте ремень безопасности через облицовку левой задней боковины в сборе, установите соединение крышки ремня безопасности с облицовкой левой задней боковины в сборе, убедитесь, что оно установлено до упора.

6.

   6

   Установите крепёжные болты (1 шт.) ремня безопасности.

   🔧 торцевая головка 14 мм

Моменты затяжки — сводка
