Облицовочная панель порога задней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже/монтаже не допускайте повреждения элементов салона.
- После завершения установки с помощью пластиковой лопатки поддейте кромку уплотнителя дверной рамы и прижмите её поверх облицовки в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
Снятие 1 шагов
-

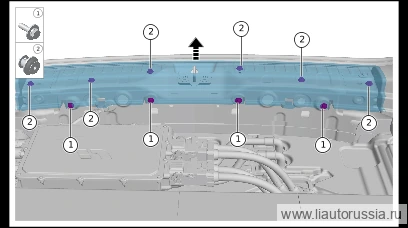

Выверните крепёжные болты (4 шт.) облицовки порога задней двери в сборе. 2. Поддейте фиксирующие защёлки (6 шт.) облицовки порога задней двери в сборе, снимите облицовку порога задней двери в сборе.
🔧 головка 10 мм
Установка 2 шагов
-
Установите облицовку заднего порога в сборе, зафиксируйте фиксирующую защёлку облицовки заднего порога в сборе (6 шт.). A01-55000013 Пластиковая защёлка
A01-55000013одноразовая детальПримечание- A01-55000013 Пластиковая защёлка является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью.
- Снимите защёлку, оставшуюся на кузове, замените новой защёлкой.
-
Установите крепёжные болты облицовки порога двери багажника в сборе (4 шт.). Комплект: болт с шестигранной головкой, пружинной шайбой и плоской шайбой Q146B0622F62L. Момент затяжки: 3±0.5 Н·м
⚙︎ 3±0.5 Н·м🔧 головка 10 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные болты облицовки порога двери багажника в сборе (4… | 3±0.5 Н·м |
