Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
Снятие 5 шагов
-

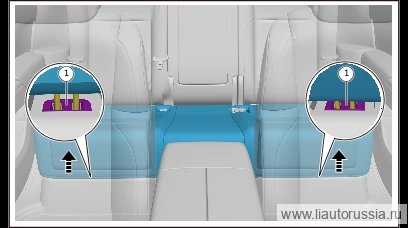

Отсоедините фиксатор (2 шт.) подушки сиденья второго ряда в сборе, потянув вверх в направлении, указанном стрелкой.
-

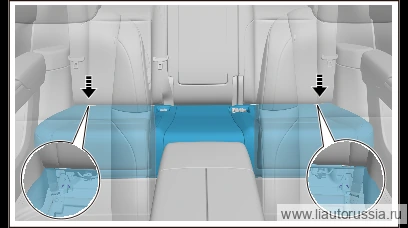

Нажмите вниз на подушку сиденья второго ряда в сборе в направлении, указанном стрелкой.
-
Сдвиньте подушку сиденья второго ряда в сборе назад в направлении, указанном стрелкой.
-

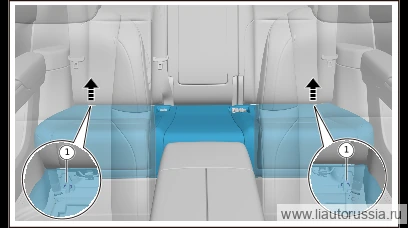

По направлению стрелки отсоедините фиксатор подушки сиденья второго ряда в сборе(2 шт.)), извлеките подушку сиденья второго ряда в сборе.
Примечание- Сначала нажмите вниз непосредственно над фиксатором подушки сиденья второго ряда в сборе, затем сдвиньте подушку сиденья второго ряда в сборе назад, и в последнюю очередь поднимите подушку сиденья второго ряда в сборе вверх.
- При извлечении подушки сиденья второго ряда в сборе следите за длиной жгута проводов, чтобы избежать повреждений.
-

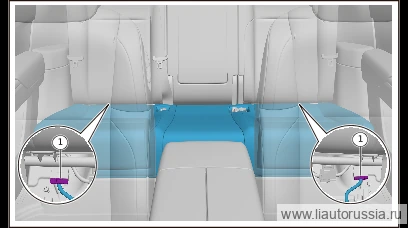

Отсоедините разъём жгута проводов подушки сиденья второго ряда в сборе (2 шт.), снимите подушку сиденья второго ряда в сборе.
Установка 3 шагов
-
Установите подушку сиденья второго ряда в сборе, подсоедините разъём жгута проводов подушки сиденья второго ряда в сборе (2 шт.).
-

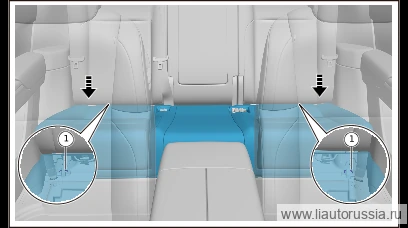

Установите вниз защёлки подушки сиденья второго ряда в сборе (2 шт.) в направлении, указанном стрелкой.
Примечание. После установки подушки сиденья второго ряда в сборе необходимо проверить, установлены ли защёлки подушки сиденья второго ряда в сборе до упора. -

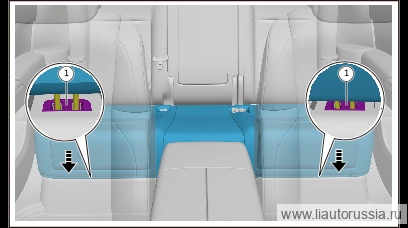

Установите фиксатор (2 шт.) подушки сиденья второго ряда в сборе вниз в направлении, указанном стрелкой.
Примечание. После установки подушки сиденья второго ряда в сборе необходимо проверить, установлен ли фиксатор подушки сиденья второго ряда в сборе до конца.
