Облицовка левого порога в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже/монтаже не допускайте повреждения элементов салона.
- После завершения установки с помощью пластиковой лопатки поддейте кромку уплотнителя дверной рамы и прижмите её поверх облицовки в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
Снятие 3 шагов
-

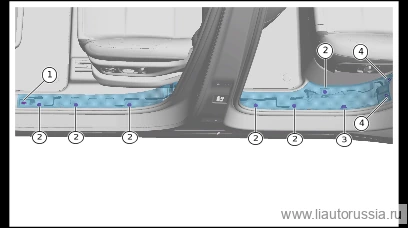

Выверните крепёжные винты облицовки левого порога в сборе (2 шт.).
🔧 крестовая отвёртка -
С помощью пластиковой лопатки поддёрните фиксирующую защёлку облицовки левого порога в сборе (2 шт.).
X01-89689104X01-89691016A01-55000013одноразовая детальПримечание- X01-89689104 Упругая зажимная пластина является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью. 2.
- Поддёрните фиксирующую защёлку облицовки левого порога в сборе (1 шт.).
- X01-89691016 Металлическая защёлка является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью. 3.
- Поддёрните фиксирующую защёлку облицовки левого порога в сборе (6 шт.).
- A01-55000013 Пластиковая защёлка является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью.
-
Отсоедините фиксирующие защёлки (1 шт.) соединения накладки левого порога в сборе с нижней облицовкой стойки А (левой) в сборе, снимите накладку левого порога в сборе.
Примечание- При отсоединении фиксирующих защёлок накладки левого порога в сборе демонтаж следует производить последовательно от задней части автомобиля к передней.
- Перед поддеванием обшивки подложите полотенце вокруг точки поддевания для защиты от царапин.
Установка 5 шагов
-

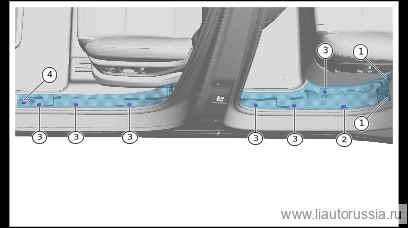

Установите облицовку левого порога в сборе, установите фиксирующие защёлки (1 шт.), соединяющие облицовку левого порога в сборе с нижней облицовкой левой стойки A в сборе.
-
Установите фиксирующие клипсы облицовки левого порога в сборе (6 шт.), убедитесь в правильности установки.
A01-55000013одноразовая детальПримечание. A01-55000013 пластиковая клипса — одноразовая деталь, при каждой разборке/сборке необходимо заменять её новой. -
Установите фиксирующую защёлку облицовки левого порога в сборе (1 шт.), убедитесь, что она установлена до упора.
X01-89691016одноразовая детальПримечание. X01-89691016 Металлическая защёлка является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью. -
Установите фиксатор облицовки левого порога в сборе (2 шт.), убедитесь, что он установлен до места.
X01-89689104одноразовая детальПримечание- X01-89689104 пружинный зажим является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новым.
- При отсоединении фиксатора облицовки левого порога в сборе устанавливать следует последовательно в направлении спереди назад.
-
Установите фиксирующий винт отделочной панели левого порога в сборе (2 шт.). Q2734816F38 Саморез с крестообразным шлицем и увеличенной полукруглой головкой. Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите фиксирующий винт отделочной панели левого порога в сборе (2… | 1.5±0.5 Н·м |
