Кронштейн крышки багажного отделения в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 2
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
Снятие 2 шагов
-

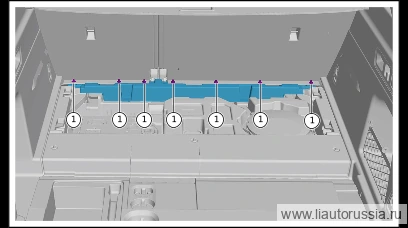

Снимите фиксирующую кнопочную застёжку кронштейна крышки багажника в сборе (7 шт.).
-

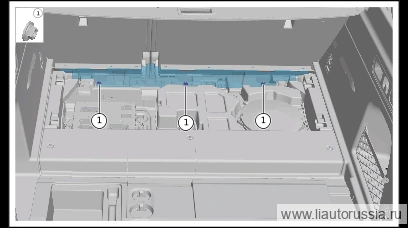

Выверните крепёжные гайки (3 шт.) кронштейна панели багажника в сборе, извлеките кронштейн панели багажника в сборе.
🔧 торцевая головка 10 мм
Установка 2 шагов
-
Установите на место кронштейн крышки багажника в сборе, установите крепёжную гайку (3 шт.). M01-89320206 комбинированный крепёж: гайка шестигранная фланцевая и плоская шайба. Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89320206 -
Установите разъёмные клипсы крепления кронштейна панели багажника в сборе (7 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите на место кронштейн крышки багажника в сборе, установите кре… | 9±1 Н·м |
