Левая нижняя защита днища
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Подъём и опускание автомобиля
Снятие 2 шагов
-

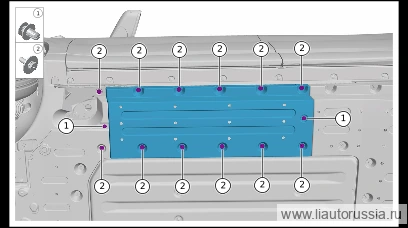

Снимите клипсы крепления нижней защитной панели левой стороны днища (2 шт.).
-
Выверните крепёжные болты (12) нижней защиты днища (левой стороны), снимите нижнюю защиту днища (левую сторону).
🔧 торцевая головка 10 мм
Установка 2 шагов
-
Установите левую нижнюю защитную панель днища, установите крепёжные болты левой нижней защитной панели днища (12). X01-89146620 комплект болта с внутренним шестигранником-звёздочкой, пружинной шайбы и плоской шайбы Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 головка 10 ммX01-89146620 -
Установите крепёжные клипсы-пистоны (2 шт.) левой нижней защиты шасси. X01-89696105 клипса-пистон
X01-89696105
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите левую нижнюю защитную панель днища, установите крепёжные бо… | 6±1 Н·м |
