Облицовка правой задней боковины в сборе

Подготовительные работы 17

1. Двери автомобиля книга владельца
2. Регулировка положения переднего пассажирского сиденья в сборе
3. Двери багажника на электроприводе книга владельца
4. Складывание и поднятие спинки сиденья второго ряда
5. Крышка багажника в сборе
6. Аккумулятор книга владельца
7. средняя облицовка правой стойки B в сборе
8. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
9. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
10. Шторка багажного отделения в сборе
11. Экранирующая крышка багажного отделения в сборе.
12. Кронштейн крышки багажного отделения в сборе
13. Демонтаж/монтаж узла ящика для инструментов багажника
14. облицовочная панель порога задней двери в сборе
15. Демонтаж/монтаж панели выключателя правой задней боковины и узла
16. сетчатый карман правой боковины в сборе
17. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе

Снятие 7 шагов

1. 1

   Выверните крепёжный болт крепления ремня безопасности (1 шт.).

   🔧 головка 14 мм

2.

   2

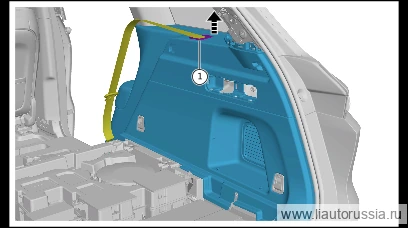

   С помощью лопатки-съёмника в направлении стрелки отсоедините крышку ремня безопасности от обшивки правой задней боковины в сборе, пропустите ремень безопасности через обшивку правой задней боковины в сборе.

   Примечание. Необходимо защитить места контакта крышки ремня безопасности с обшивкой задней боковины в сборе во избежание повреждения облицовки.

3.

   3

   С помощью лопатки откройте наружную крышку скобы багажника.
4. 4

   Выверните фиксирующий болт ручки багажного отделения (2 шт.), извлеките ручку багажного отделения.

   🔧 головка 10 мм

5.

   5

   Выверните крепёжные винты (5 шт.) обшивки правой задней боковины кузова в сборе.

   🔧 крестовая отвёртка
6. 6

   Снимите разъёмные клипсы крепления обшивки правой задней боковины в сборе (1 шт.).

   D01-89694103одноразовая деталь

   Примечание. D01-89694103 разъёмная клипса — одноразовая деталь, при каждой разборке/сборке необходимо заменять её новой.

7.

   7

   В направлении, указанном стрелкой, снимите фиксирующую защёлку облицовки правой задней боковины в сборе (4 шт.).

   A01-55000013X01-89689104одноразовая деталь

   Примечание

   • A01-55000013 Пластиковая защёлка является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью.
   • Снимите защёлку, оставшуюся на кузове, замените новой защёлкой. 2.
   • В направлении, указанном стрелкой, снимите упругую зажимную пластину облицовки правой задней боковины в сборе (3 шт.), извлеките облицовку правой задней боковины в сборе.
   • X01-89689104 Упругая зажимная пластина является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью.
   • Снимите зажимную пластину, оставшуюся на кузове, замените новой зажимной пластиной.

Установка 6 шагов

1.

   1

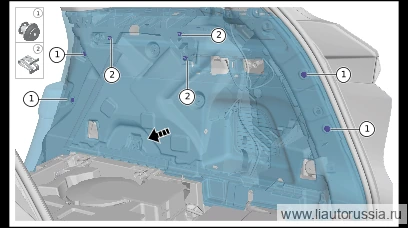

   Установите облицовку правой задней боковины в сборе, в направлении, указанном стрелкой, установите фиксирующие защёлки (4 шт.) облицовки правой задней боковины в сборе.

   A01-55000013X01-89689104одноразовая деталь

   Примечание

   • A01-55000013 пластиковые защёлки являются одноразовыми деталями, после каждого демонтажа и монтажа необходимо заменять их новыми деталями.
   • Снимите оставшиеся на кузове фиксирующие защёлки, замените их новыми защёлками. 2 .В направлении, указанном стрелкой, установите упругие зажимы (3 шт.) облицовки правой задней боковины в сборе.
   • X01-89689104 упругие зажимы являются одноразовыми деталями, после каждого демонтажа и монтажа необходимо заменять их новыми деталями.
   • Снимите оставшиеся на кузове упругие зажимы, замените их новыми зажимами.

2.

   2

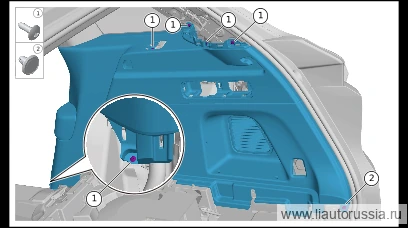

   Установите крепёжные саморезы облицовки правой задней боковины в сборе (5 шт.). Q2734816F38 Саморез с крестообразным шлицем и полукруглой головкой увеличенного диаметра. Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38
3. 3

   Установите разъёмные клипсы крепления обшивки правой задней боковины в сборе (1 шт.).

   D01-89694103одноразовая деталь

   Примечание. D01-89694103 разъёмная клипса — одноразовая деталь, при каждой разборке/сборке необходимо заменять её новой.

4.

   4

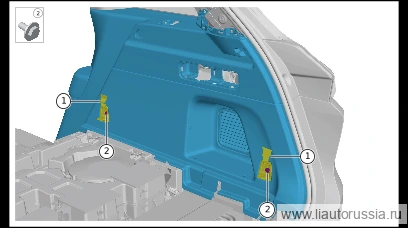

   Установите скобу багажника, установите фиксирующий болт скобы багажника (2 шт.). Q140B0616F38L Комбинация шестигранного болта и плоской шайбы Момент затяжки: 9±1 Н·м Верните на место наружную крышку скобы багажника.

   ⚙︎ 9±1 Н·м🔧 Головка 2 10 мм

5.

   5

   Проденьте ремень безопасности через отделочную панель правой задней боковины в сборе, подсоедините кожух ремня безопасности к отделочной панели правой задней боковины в сборе, убедитесь в надёжности установки.

6.

   6

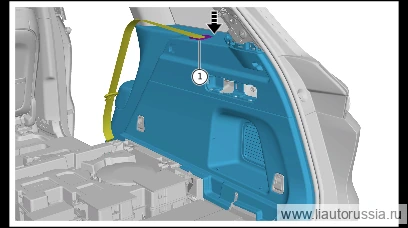

   Установите крепёжные болты (1 шт.) ремня безопасности.

   🔧 торцевая головка 14 мм

Моменты затяжки — сводка
