Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже/монтаже не допускайте повреждения элементов салона.
- После завершения установки с помощью пластиковой лопатки поддейте кромку уплотнителя дверной рамы и прижмите её поверх облицовки в сборе.

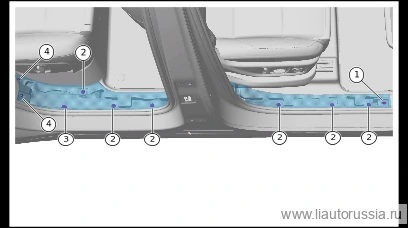

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Регулировка положения переднего пассажирского сиденья в сборе
- средняя облицовка правой стойки B в сборе
Снятие 3 шагов
-
Выверните фиксирующий винт отделочной панели правого порога в сборе (2 шт.).
🔧 крестовая отвёртка -
С помощью пластиковой лопатки-съёмника отожмите фиксирующие клипсы облицовки правого порога в сборе (2 шт.).
X01-89689104X01-89691016A01-55000013одноразовая детальПримечание- X01-89689104 упругая зажимная пластина — одноразовая деталь, при каждой разборке/сборке необходимо заменять её новой. 2.
- Отожмите фиксирующие клипсы облицовки правого порога в сборе (1 шт.).
- X01-89691016 металлическая клипса — одноразовая деталь, при каждой разборке/сборке необходимо заменять её новой. 3.
- Отожмите фиксирующие клипсы облицовки правого порога в сборе (6 шт.).
- A01-55000013 пластиковая клипса — одноразовая деталь, при каждой разборке/сборке необходимо заменять её новой.
-
Отсоедините фиксирующую защёлку соединения облицовки правого порога в сборе с нижней облицовкой левой стойки А в сборе (1 шт.), снимите облицовку левого порога в сборе.
Примечание- При отсоединении фиксирующих защёлок облицовки правого порога в сборе демонтаж следует выполнять последовательно от задней части автомобиля к передней.
- Перед поддеванием облицовки постелите полотенце вокруг точки поддевания для защиты от царапин.
Установка 5 шагов
-
Установите накладку правого порога в сборе, установите фиксирующие защёлки (1 шт.) соединения накладки правого порога в сборе с нижней облицовкой стойки А (левой) в сборе.
-
Установите фиксирующие защёлки (6 шт.) облицовки правого порога в сборе, убедитесь в правильности установки.
A01-55000013одноразовая детальПримечание. A01-55000013 пластиковые защёлки являются одноразовыми деталями, после каждого демонтажа и монтажа необходимо заменять их новыми деталями. -
Установите фиксирующие клипсы облицовки правого порога в сборе (1 шт.), убедитесь в правильности установки.
X01-89691016одноразовая детальПримечание. X01-89691016 металлическая клипса — одноразовая деталь, при каждой разборке/сборке необходимо заменять её новой. -
Установите фиксирующую защёлку облицовки правого порога в сборе (2 шт.), убедитесь, что она установлена до упора.
X01-89689104одноразовая детальПримечание- X01-89689104 Упругая зажимная пластина является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью.
- При установке фиксирующих защёлок облицовки правого порога в сборе монтаж следует выполнять последовательно от передней части автомобиля к задней.
-
Установите крепёжные саморезы облицовки правого порога в сборе (2 шт.). Q2734816F38 Саморез с крестообразным шлицем и полукруглой головкой увеличенного диаметра. Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные саморезы облицовки правого порога в сборе (2 шт.)… | 1.5±0.5 Н·м |
