Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже/монтаже не допускайте повреждения элементов салона.
- После завершения установки с помощью пластиковой лопатки поддейте кромку уплотнителя дверной рамы и прижмите её поверх облицовки в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Двери багажника на электроприводе книга владельца
Снятие 2 шагов
-

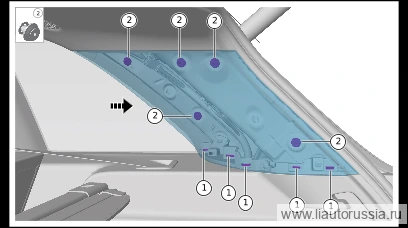

С помощью пластиковой лопатки отсоедините фиксирующие защёлки (5 шт.) верхней облицовки правой стойки D в сборе.
A01-55000013одноразовая детальПримечание. A01-55000013 пластиковые защёлки являются одноразовыми деталями, после каждого демонтажа и монтажа необходимо заменять их новыми деталями. -
Отсоедините фиксирующие клипсы (5 шт.) соединения верхней облицовки правой стойки D в сборе с блоком верхней обшивки правой задней боковины, отсоедините верхнюю облицовку правой стойки D в сборе в направлении, указанном стрелкой.
Установка 2 шагов
-
В направлении, указанном стрелкой, установите верхнюю облицовку правой стойки D в сборе, установите фиксирующую защёлку соединения верхней облицовки правой стойки D в сборе с блоком верхней облицовки правой задней боковины (5 шт.), убедитесь, что она установлена до упора.
-
Установите фиксатор верхней облицовки правой стойки D в сборе (5 шт.), убедитесь, что он установлен до места. A01-55000013 Пластиковый фиксатор.
A01-55000013одноразовая детальПримечание- A01-55000013 пластиковый фиксатор является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новым.
- Снимите оставшийся на кузове фиксатор, замените его новым.
