Облицовка верхней части правой стойки B в сборе.
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже/монтаже не допускайте повреждения элементов салона.
- После завершения установки с помощью пластиковой лопатки поддейте кромку уплотнителя дверной рамы и прижмите её поверх облицовки в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Специальный инструмент
| № | Код | Наименование | Вид | Назначение |
|---|---|---|---|---|
| 1 | QKHZ9JFQGZ | Инструмент для демонтажа пряжки ремня безопасности |  | Используется для снятия накладки пряжки ремня безопасности |
| 2 | 7DSVBGPTH2 | Инструмент для демонтажа пряжки ремня безопасности |  | Для снятия облицовки пряжки ремня безопасности |
Подготовительные работы 3
- Двери автомобиля книга владельца
- Регулировка положения переднего пассажирского сиденья в сборе
- средняя облицовка правой стойки B в сборе
Снятие 2 шагов
-
Снимите чехол PLP ремня безопасности, специальным инструментом отсоедините соединение переднего правого ремня безопасности в сборе с сиденьем переднего пассажира в сборе.
-
Выверните крепёжные винты (2 шт.) верхней облицовочной панели правой стойки B в сборе, используя пластиковую лопатку отсоедините фиксаторы крепления верхней облицовочной панели правой стойки B в сборе, отсоедините ремень безопасности, снимите верхнюю облицовочную панель правой стойки B в сборе в направлении, указанном стрелкой.
🔧 крестовая отвёрткаQ2734816F38одноразовая детальПримечание. Q2734816F38 саморез с крестообразным шлицем и большой полукруглой головкой является одноразовой деталью, при каждой разборке/сборке её необходимо заменять новой.
Установка 2 шагов
-

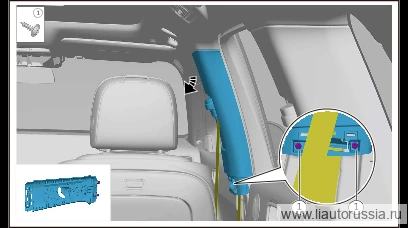

Пропустите ремень безопасности через монтажное отверстие верхней облицовки правой стойки B в сборе, установите верхнюю облицовку правой стойки B в сборе в направлении, указанном стрелкой, установите крепёжные винты верхней облицовки правой стойки B в сборе (2 шт.).
⚙︎ 2.0±0.2 Н·м🔧 крестовая отвёртка Внимание: Q2734816F38 саморез с полукруглой головкой и крестообразным шлицем — одноразовая деталь, при каждой разборке/сборке необходимо заменять её новойQ2734816F38одноразовая детальПримечание- При установке необходимо совместить с положением регулятора высоты ремня переднего ряда.
- После завершения установки с помощью пластиковой лопатки-съёмника отожмите кромку уплотнителя дверного проёма наружу и прижмите её поверх облицовки в сборе. Q2734816F38 Саморез с полукруглой головкой и крестообразным шлицем Момент затяжки: 2,0±0,2 Н·м.
-
Подсоедините катушку переднего правого ремня безопасности к переднему нижнему правому преднатяжителю.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Пропустите ремень безопасности через монтажное отверстие верхней облиц… | 2.0±0.2 Н·м |
