Задняя защитная панель днища в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Подъём и опускание автомобиля
Снятие 2 шагов
-

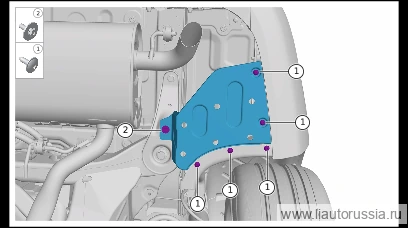

Выверните крепёжные винты задней защитной панели днища в сборе (5 шт.).
🔧 торцевая насадка отвёртки T25 -
Выверните крепёжные болты (1 шт.) заднего защитного щитка шасси в сборе, снимите задний защитный щиток шасси в сборе.
🔧 торцевая головка 10 мм
Установка 2 шагов
-

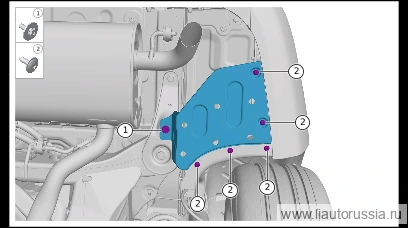

Установите заднюю защитную панель днища в сборе, установите крепёжные болты задней защитной панели днища в сборе (1 шт.). X01-89146620 комплект: болт с шестигранной головкой и внутренним шлицевым приводом (звёздочка), пружинная шайба и плоская шайба Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 головка 10 ммX01-89146620 -
Установите крепёжные винты (5 шт.) задней защиты днища в сборе. M01-89274816 Самонарезающий винт с фланцевой цилиндрической головкой и торцевым шестигранным (Torx) шлицем. Момент затяжки: 1,5±0,5 Н·м.
⚙︎ 1.5±0.5 Н·м🔧 торцевая головка T25M01-89274816
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите заднюю защитную панель днища в сборе, установите крепёжные… | 6±1 Н·м |
| Установите крепёжные винты (5 шт.) задней защиты днища в сборе. M01-89… | 1.5±0.5 Н·м |
