Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе

Центральная консоль · Li L6 2024 · стр. 2526–2527 оригинала
3 шагов снятия3 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе

Подготовительные работы 11

  1. Двери автомобиля книга владельца
  2. Регулировка положения переднего пассажирского сиденья в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. верхняя крышка кожуха направляющей сиденья
  6. верхняя крышка кожуха направляющей сиденья
  7. верхняя крышка кожуха направляющей сиденья
  8. верхняя крышка кожуха направляющей сиденья
  9. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  10. фонарь подсветки ног переднего ряда справа
  11. правая защитная панель в ногах в сборе

Снятие 3 шагов

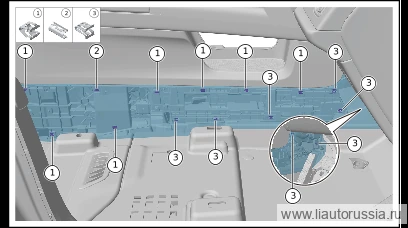

  1. Шаг 1

    Расстыкуйте фиксирующую защёлку правой нижней облицовки центральной консоли в сборе (7 шт.).

    X01-89689107одноразовая деталь
    Примечание. X01-89689107 упругая клипса является деталью одноразового использования, после каждого снятия и установки её необходимо заменить на новую.

  2. Отсоедините фиксатор (1 шт.) нижней правой декоративной панели центральной консоли в сборе.

    X01-89680204одноразовая деталь
    Примечание. Металлический фиксатор X01-89680204 является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять его новой деталью.

  3. Отсоедините фиксирующую защёлку (7 шт.) правой нижней облицовочной панели центральной консоли в сборе, снимите левую нижнюю облицовочную панель центральной консоли в сборе.

    X01-89689104одноразовая деталь
    Примечание
    • X01-89689104 упругая прижимная пластина является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью.
    • При отсоединении фиксирующей защёлки правой нижней облицовочной панели центральной консоли в сборе демонтаж следует выполнять последовательно от задней части автомобиля к передней.
    • Перед поддеванием правой нижней облицовочной панели центральной консоли в сборе постелите полотенце вокруг точки поддевания для защиты от царапин.

Установка 3 шагов

  1. Шаг 1

    Расстыкуйте фиксирующую защёлку правой нижней облицовки центральной консоли в сборе (7 шт.).

    X01-89689107одноразовая деталь
    Примечание. X01-89689107 упругая клипса является деталью одноразового использования, после каждого снятия и установки её необходимо заменить на новую.

  2. Отсоедините фиксатор (1 шт.) нижней правой декоративной панели центральной консоли в сборе.

    X01-89680204одноразовая деталь
    Примечание. Металлический фиксатор X01-89680204 является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять его новой деталью.

  3. Отсоедините фиксирующую защёлку (7 шт.) правой нижней облицовочной панели центральной консоли в сборе, снимите левую нижнюю облицовочную панель центральной консоли в сборе.

    X01-89689104одноразовая деталь
    Примечание
    • X01-89689104 упругая прижимная пластина является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью.
    • При отсоединении фиксирующей защёлки правой нижней облицовочной панели центральной консоли в сборе демонтаж следует выполнять последовательно от задней части автомобиля к передней.
    • Перед поддеванием правой нижней облицовочной панели центральной консоли в сборе постелите полотенце вокруг точки поддевания для защиты от царапин.
