Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе

Подготовительные работы 9

1. Двери автомобиля книга владельца
2. Регулировка положения переднего пассажирского сиденья в сборе
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. мягкий подголовник
6. верхняя крышка кожуха направляющей сиденья
7. верхняя крышка кожуха направляющей сиденья
8. верхняя крышка кожуха направляющей сиденья
9. верхняя крышка кожуха направляющей сиденья

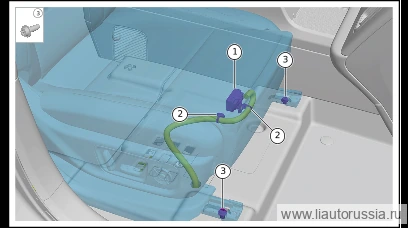

Снятие 4 шагов

1.

   1

   Отсоедините разъём (1 шт.) жгута проводов кузова и жгута проводов переднего пассажирского сиденья.
2. 2

   Расстыкуйте фиксирующую защёлку (2 шт.) жгута проводов кузова.
3. 3

   Выверните крепёжные болты (2 шт.) переднего пассажирского сиденья в сборе.

   🔧 отвёрточная головка Внимание: винт X01-89215103 с фланцевой цилиндрической головкой и внутренним шестигранным звездообразным шлицем является одноразовой деталью — после каждого демонтажа/монтажа необходимо заменять его на новый T50X01-89215103одноразовая деталь

4.

   4

   Выверните крепёжные болты (2 шт.) переднего пассажирского сиденья в сборе, снимите переднее пассажирское сиденье в сборе.

   🔧 торцевая головка Внимание: X01-89215103 винт с шестигранно-звёздообразным (Torx) шлицем, цилиндрической головкой и фланцем — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью T50X01-89215103одноразовая деталь

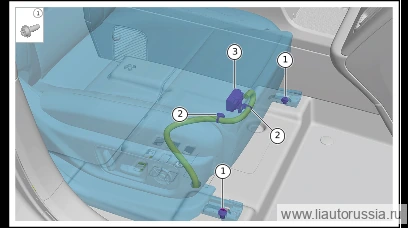

Установка 4 шагов

1.

   1

   Установите задний крепёжный болт (2 шт.) сиденья переднего пассажира в сборе. X01-89215103 Винт с цилиндрической головкой, фланцем и внутренним шестигранно-звёздчатым шлицем Момент затяжки: 45±5 Н·м

   ⚙︎ 45±5 Н·м🔧 торцевая головка отвёртки Примечание: винт с цилиндрической головкой, фланцем и внутренним шестигранно-звёздчатым шлицем X01-89215103 является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять его новым T50X01-89215103одноразовая деталь

2.

   2

   Установите передний крепёжный болт (2 шт.) переднего пассажирского сиденья в сборе. X01-89215103 фланцевый винт с цилиндрической головкой и внутренним шестигранным шлицем (Torx) Момент затяжки: 45±5 Н·м

   ⚙︎ 45±5 Н·м🔧 торцевая головка с отвёрткой Внимание: X01-89215103 фланцевый винт с цилиндрической головкой и внутренним шестигранным шлицем (Torx) является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новым T50X01-89215103одноразовая деталь
3. 3

   Установите фиксирующие защёлки жгута проводов кузова (2 шт.).
4. 4

   Подсоедините разъёмы (1 шт.) жгута проводов кузова и жгута проводов переднего пассажирского сиденья.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Самообучение сиденья переднего пассажира
