Правая защитная панель в ногах в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- фонарь подсветки ног переднего ряда справа
Снятие 3 шагов
-

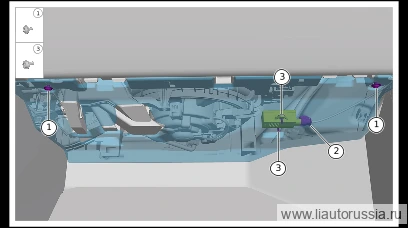

Выверните крепёжные винты (2 шт.) правой защитной панели в ножной зоне в сборе.
🔧 крестовая отвёртка -
Отсоедините разъём жгута проводов датчика CO2 (1 шт.).
-
Выверните крепёжный винт датчика CO2 (2 шт.), отсоедините датчик CO2 от правой нижней защитной панели в сборе, снимите правую нижнюю защитную панель в сборе.
🔧 головка-бита T25
Установка 3 шагов
-
Установите датчик CO2, установите крепёжный винт(ы) (2 шт.) датчика. X01-89274012 Винт-саморез с фланцем и цилиндрической головкой под внутренний шестигранный шлиц (torx) Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 насадка-бита T25X01-89274012 -
Подсоедините разъём жгута проводов (1 шт.) датчика CO2.
-
Установите нижнюю правую защиту в районе ног, установите крепёжный винт нижней правой защиты в районе ног в сборе (2 шт.). Q221B4216F38 Винт с крестообразным шлицем, цилиндрической головкой самонарезающий и плоская шайба в сборе Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёртка
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите датчик CO2, установите крепёжный винт(ы) (2 шт.) датчика. X… | 1.5±0.5 Н·м |
| Установите нижнюю правую защиту в районе ног, установите крепёжный вин… | 1.5±0.5 Н·м |
