Контроллер заднего кузова в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже и монтаже контроллера заднего кузова в сборе соблюдайте осторожность, не допускайте ударов и падения контроллера в сборе, чтобы не повредить электронные компоненты внутри контроллера в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Аккумулятор книга владельца
Снятие 3 шагов
-

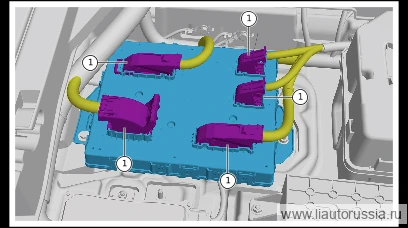

Отсоедините разъём (5 шт.) контроллера заднего кузова в сборе.
-

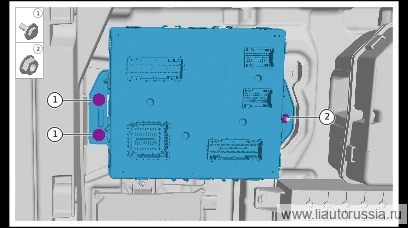

Выверните крепёжные болты блока управления задней частью кузова в сборе (2 шт.).
🔧 торцевая головка 10 мм -
Выверните крепёжную гайку (1 шт.) контроллера заднего кузова в сборе, снимите контроллер заднего кузова в сборе.
🔧 головка 10 мм
Установка 3 шагов
-
Установите контроллер заднего кузова в сборе, установите крепёжную гайку (1 шт.). Гайка шестигранная фланцевая Q32006F36 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Установите крепёжные болты (2 шт.). Q140B0616F70L комплект болта с шестигранной головкой и плоской шайбой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Подсоедините разъём (5 шт.) контроллера заднего кузова в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите контроллер заднего кузова в сборе, установите крепёжную гай… | 9±1 Н·м |
| Установите крепёжные болты (2 шт.). Q140B0616F70L комплект болта с шес… | 9±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены и сопоставления блока управления задней частью кузова
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
